Pojízdné paletové regály
MovirackPojízdné paletové regály spojující nahuštěné skladování s možností přímého přístupu ke každé jednotlivé paletě výrazně zvyšují skladovací kapacity skladu.
Produkt
Mobilní skladování: optimalizace prostoru a přímý přístup k jednotlivým položkám v jednom

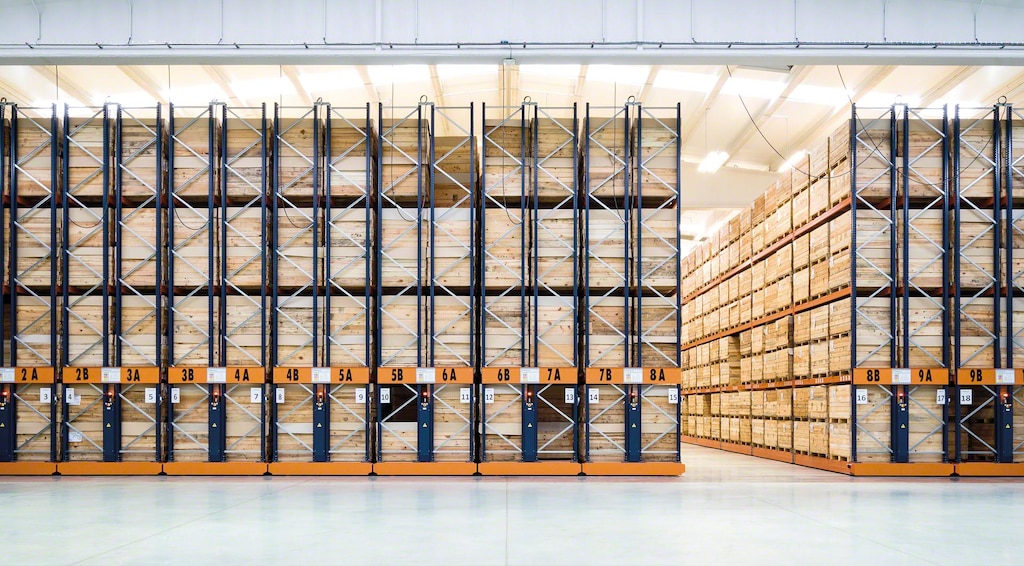

Pojízdné regály představují řešení nahuštěného skladování, které značně zvyšuje skladovou kapacitu a přitom umožňuje trvalý přístup k jednotlivým paletám. Regály jsou montovány na motorizované pojízdné základny, které pojíždějí směrem do stran po kolejích.
Pojízdné skladové regály Movirack výrobce Mecalux optimalizují objem zabíraný skladovacím systémem. Regálové jednotky se spojují nebo oddělují zcela řízeným způsobem, aby se v každém okamžiku vytvořila jen ta ulička mezi nimi, kde je momentálně potřeba pracovat.
Výhody pojízdných regálů
- Zvýšená skladová kapacita: pohyblivé skladové regály poskytují o 80 až 120 % vyšší skladové kapacity ve srovnání s běžnými paletovými regály.
- Přímý přístup: jedná se o jediný systém nahuštěného skladování umožňující přímý přístup ke skladovaným zásobám.
- Úspora energie při skladování chlazeného zboží: díky lepšímu využití prostoru se snižuje objem vzduchu, který je potřeba vychladit, což snižuje spotřebu energie.
- Vhodné pro vychystávání: s provozním režimem s více uličkami lze současně otevřít až 3 uličky (místo jedné jediné) pro vychystávání objednávek.
- Univerzálnost: mobilní regály lze upravit pro skladování nepaletizovaného zboží, jako jsou cívky, trubky a profily.
- Možnost rozšíření: tento systém se přizpůsobuje růstu skladu. Jeho rozšíření je možné přidáním dalších mobilních regálových jednotek.
- Bezpečnost a trvanlivost: robustní struktura je vybavena různými bezpečnostními prvky, které chrání jak skladníky, tak skladované zboží.
- Vysoká nosnost: každá mobilní základna uveze víc než 600 tun.
Pojízdné regály Movirack nám výrazně zvýšily skladovou kapacitu
Mobilní paletové regálové aplikace
Ideální pro nahuštěné skladování s přímým přístupem ke každé paletě
Pojízdný paletový regálový systém je dokonalým řešením pro firmy, které potřebují neomezený přístup ke každé skladované paletě a přitom chtějí co nejvíc využít dostupný skladovací prostor.
Skladovací zařízení s vyšším počtem skladových jednotek
Pojízdné regály jsou ideální pro sklady, kde jsou uloženy různé skladové jednotky se střední až nízkou obrátkou.
Sklady chladíren a mrazíren
Zavedení tohoto systému v chladírnách a mrazírnách výrazně snižuje spotřebu energie.
Nahuštěné skladování nepaletizovaného zboží
V těchto regálech lze skladovat speciální jednotky jako jsou bubny nebo cívky (využívá se speciálních zarážek), trubky a profily (v konzolových regálech).
Skladovací zařízení s omezenými prostorovými možnostmi
Tyto regály navyšují skladovací kapacitu lepším využitím stejného prostoru bez obětování přístupnosti.

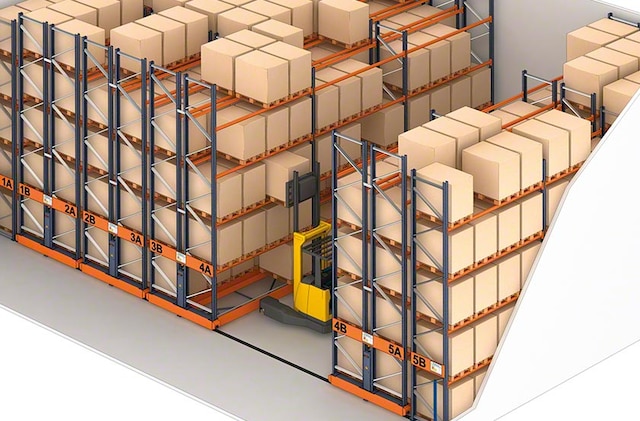

Jak fungují pojízdné skladovací regály?
Automatický pohyb řízený na dálku nebo ze základny pojízdného regálu
Provoz pojízdných regálů ve skladu je velmi jednoduchý. Obsluha systém aktivuje, jakmile si vybere uličku, ve které potřebuje pracovat. Regály se pak automaticky kaskádově otevírají, až se zpřístupní vybraná ulička.
Výběr pracovní uličky
Skladník dostane příkaz k uložení nebo odebrání palety. Pokud je sklad vybaven systémem řízení skladu (WMS), opbjeví se přímo ve VF skeneru.
Otevření uličky
Obsluha zadá příkaz ke zpřístupnění potřebné uličky buď z dálkového ovládání, nebo z palubního ovládacího panelu, který je umístěn na každé mobilní základně.
Posouvání regálů do strany
Regály se začnou automaticky posouvat do strany, dokud se neotevře vybraná pracovní ulička.
Vstup do uličky
Skladník vjede do uličky s vysokozdvižným vozíkem. Během vjíždění se aktivuje vnější ochranná bariéra, která zabrání regálům v posouvání, pokud se v uličce pracuje.
Opuštění uličky a reaktivace systému
Po uložení nebo odebrání palety vyjede vysokozdvižný vozík z uličky Skladník pak může systém posouvání regálů opět zapnout dálkovým ovládáním nebo stiskem tlačítka reset.
Režim více uliček
Tento režim otevře najednou až tři uličky pro vychystávání objednávek. Tato funkce se volí z ovládacího panelu a lze ji aktivovat buď dálkovým ovládáním nebo z ovládacích panelů na jednotlivých regálech.
Parkovací režim
Toto nastavení rozděluje přístupový prostor rovnoměrně mezi všechny uličky tak, aby všechny základny regálů byly od sebe stejně vzdálené. Tato možnost napomáhá lepší cirkulaci vzduchu (zejména v chladírenských skladech) a usnadňuje provádění inventury nebo vychystávání.
Manuální režim pro údržbu
Tento režim, používaný zejména pro práce údržby, umožňuje posouvání regálů jeden po druhém. Obsluha musí tlačítko směru pohybu na palubním ovládacím panelu regálu držet po celou dobu pohybu regálu stisknuté.
Svědectví
S pojízdnými regály Movirack jsme nejen získali další skladovací kapacity, ale díky tomu se i naše produkce zvýšila. Skladníci se velmi rychle naučili se systémem zacházet. Nyní je náš provoz mnohem efektivnější, protože máme možnost přísné kontroly nad zbožím.
Na ukázku, jak je tento skladovací systém efektivní, se můžeme podívat na několik čísel. Zaprvé, náklady na skladování nám poklesly o 64 %. Za druhé, naše skladovací kapacity se zvýšily o 55 %. Za třetí, návratnost naší investice je vypočtena na 1,2 roku. A v neposlední řadě, toho všeho bylo dosaženo bez snížení naší vysoké produktivity.
Regálový systém Movirack předčil naše očekávání. Nejvíc nás potěšila nově získaná skladovací kapacita bez obětování možnosti přímého přístupu k jednotlivým výrobkům. Ani po používání regálového systému každodenně v průběhu celého roku jsme nenarazili na sebemenší problém.
Pojízdné regály Movirack nám umožňují skladovat větší množství palet v rámci různých skladových jednotek v malém prostoru. Kromě toho umožňují přímý přístup k paletám, což nám usnadňuje správu zboží, a v konečném důsledku řízení jeho zásob. Volili jsme Mecalux protože — kromě toho, že se celosvětově jedná o přední společnost v tomto sektoru — je to společnost, která udržuje úzké pracovní vztahy se svými zákazníky a nabízí konkurenční ceny.
Toto řešení nám umožnilo významnou prostorovou optimalizaci ve srovnání s paletovými regály. Navíc je ideální pro skladování v chlazených prostorách, kde je jedním z hlavních faktorů úspora energie, a tudíž nákladů na její spotřebu.
Regálový systém Movirack účelně využívá celou plochu našeho skladu a poskytuje nám nezbytnou skladovací kapacitu, kterou potřebujeme, abychom mohli zajišťovat dodávky pro naše zákazníky. Navíc jsou uličky dostatečně široké, aby v nich naši dělníci mohli pracovat, a hlavně provádět vychystávání zakázek.
Součásti pojízdných regálů
Pojízdné regály Movirack společnosti Mecalux se vyznačují vysokou kvalitou materiálů použitých k výrobě různých komponent, což zaručuje mimořádnou spolehlivost a dlouhou životnost.
Mobilní paletové regály jsou konstrukčně podobné běžným statickým regálům. Rozdíl spočívá v tom, že jsou namontovány na motorizovaných mobilních základnách, které se skládají z vozíků, nosníků, motorů, hnacích hřídelí a dalších prvků.
Obsluha může ovládat provoz mobilních regálů jak z palubních ovládacích panelů (jeden je na konci každé mobilní základny), tak pomocí bezdrátových dálkových ovladačů (které může použít například z vysokozdvižného vozíku).
Systém Movirack splňuje všechny platné bezpečnostní předpisy a obsahuje nezbytná zařízení pro zajištění bezporuchového provozu.
Kovové regály
Systém Movirack se skládá z pevných regálů na koncích sestavy - obvykle s jedním přístupem - a z regálových jednotek s dvojitým přístupem instalovaných na mobilních základnách.
Podvozky
Tvoří hlavní strukturu mobilních základen a jsou umístěny pod rámy. Obsahují tři sady válečků: pro hnací kolo, vodicí kolo a volné nebo valivé kolo.
Motory
Prostřednictvím převodového systému přenášejí sílu na hnací kola podvozku. Počet motorů v každé mobilní základně závisí na hmotnosti nákladu a délce základny.
Dvoukorunkové převody
Převody s dvojitou korunkou a dvojitým pastorkem umožňují hladší pohyb podvozku. Tím se prodlužuje životnost mechanických součástí.
Pohony s proměnnou frekvencí
Regulují otáčky motorů, aby se mobilní základny rozjížděly a zastavovaly postupně.
Hnací hřídele
Hnací hřídele umožňují zvýšení počtu trakčních bodů a zajišťují homogennější pohyb základen.
Výztuže
Jejich kosočtvercové uspořádání s centrální výztuhou zabraňuje podélné deformaci pohyblivých základen.
Vestavné kolejnice
Prvky, po nichž jezdí podvozková kola. Kolejnice jsou dvou typů: pro hnací a pro vodicí kola.
Hlavní napájecí panel
Tento systém slouží pro všechny mobilní základny. Obsahuje mimo jiné prvky, jako je programovatelný logický ovladač (PLC), frekvenční měnič a obrazovka zobrazující stav systému.
Palubní ovládací panely
Jsou umístěny vepředu na každé mobilní základně. Obsahují tlačítka pro řízení pohybů základny, výstražnou kontrolku a tlačítko nouzového vypnutí.
Ovládací panel
Je umístěn na viditelném místě v blízkosti pojízdného regálu. Má dvoupolohový přepínač pro pracovní režim a třípolohový přepínač pro provozní režim.
Dálkové ovládání
Toto zařízení eliminuje nutnost slezení z vysokozdvižného vozíku z důvodu kontroly průchodnosti uličky nebo resetování systému (podle bezpečnostního protokolu).
Tlačítko reset
Obsluha ho musí stisknout po dokončení operací uvnitř pracovní uličky, aby mohla po bezpečnostním zablokování znovu zapnout systém a obnovit mobilitu základny.
Bezkontaktní fotobuňky
Jsou umístěny na koncových podvozcích a zajišťují plynulé a bezpečné zastavení mobilních základen v předem naprogramovaných vzájemných vzdálenostech.
Vnější ochranná bariéra
Tato světelná clona tvořená třemi paprsky je umístěna tak, aby zakrývala celou přední část regálového systému. Přeruší napájení, jakmile obsluha vstoupí do uličky, a zablokuje tak pohyb regálů.
Vnitřní ochranná bariéra
Tyto fotobuňky jsou umístěny v rozích základen a vytvářejí podélnou světelnou oponu rovnoběžnou s pracovní uličkou. Pokud se světelný paprsek kdykoli během pohybu základny přeruší, základna se automaticky zastaví.
Tlačítka nouzového vypnutí
Tato tlačítka umožňují obsluze zastavit systém v případě nouze. Jsou umístěna na všech ovládacích zařízeních (ovládací panel, hlavní napájecí panel a palubní ovládací panely) a na centrálním stojanu, pokud délka všech základen v součtu přesahuje 25 m.
Upozornění na bezpečné zatížení
Tato upozornění obsahují technické údaje regálového systému. Jsou umístěna na viditelných místech vně mobilních regálů.
Příslušenství regálů Movirack
Doplňková řešení, která snižují náklady a zvyšují účinnost a univerzálnost systému
Automatické osvětlení uliček mezi regály
Díky tomuto systému — který společnost Mecalux dodává jako standardní výbavu všech svých instalací — je osvětlena vždy jen ulička, ve které se pracuje. Tím se snižuje spotřeba energie a zabraňuje se přehřívání.
Stanice P&D
Stanice pro vychystávání a ukládání (Pick and Deposit, P&D) je možno instalovat ve vnější uličce ve výšce usnadňující bezpečný průjezd vysokozdvižných vozíků. Stejně je lze instalovat na opačné straně nad průchodem pro pěší (ve výšce 2,1 m).
Počítadlo vysokozdvižných vozíků
Tento ochranný prvek monitoruje počet vysokozdvižných vozíků operujících v uličce, kde aktuálně probíhá pracovní činnost. Regály nelze pohybovat, dokud počítadlo nezjistí, že v uličce není žádný vysokozdvižný vozík.
Ochranné zesílení boků
Boční chrániče jsou výztuhy přidané k vnějším podvozkům pojízdných regálů, které zabraňují nárazu vysokozdvižných vozíků do přední části regálu nebo náhodnému nárazu do ovládacího panelu.
Nastavitelné příslušenství pro ukládání palet do regálů
Pro regály Movirack je k dispozici stejné příslušenství, jaké se používá pro nastavitelné paletové regály: sady bubnových klínů, podpěry kontejnerů a cívek, police atd.
Nejčastější dotazy
Pojízdné regály jsou skladovací systémy pro palety sestávající z regálů instalovaných na motorizovaných pojízdných základnách, které se pohybují do stran po kolejnicích zapuštěných do podlahy. Systém Movirack je řešením pro přímý přístup a současně pro nahuštěné skladování, protože regály lze téměř úplně spojit dohromady, vytvořit jeden kompaktní blok a otevřít jen jedinou pracovní uličku v místě, které má být zpřístupněno.
Pojízdný regál Movirack je vynikající alternativou pro maximální využití dostupné plochy při zachování přístupu ke každé uložené paletě. Tento systém kombinuje vlastnosti nastavitelných paletových regálů (přímý přístup, více skladových jednotek v regálu, univerzálnost) s výhodami řešení nahuštěného skladování (úspora místa, zvýšená skladovací kapacita).
Určitě. Regály jsou vybaveny bezpečnostními zařízeními, která splňují platné předpisy a zajišťují bezpečný provoz mobilního zařízení a chrání obsluhu i skladované zboží. Pojízdné základny jsou vyrobeny v souladu s bezpečnostními pokyny normy UNE 15095 a kromě ostatních předpisů platných pro nastavitelné regály jsou označeny značkou CE.
Pro montáž pojízdných regálů je nutné na podlahu skladu nainstalovat vestavné kolejnice, které umožňují pohyb pojízdných základen, na nichž jsou regály umístěny. Použitá technika závisí na tom, zda se jedná o novou nebo již starší budovu skladu. Společnost Mecalux klienta provede všemi fázemi celého procesu.
Standardní montáž zahrnuje instalaci maximálně 16 mobilních základen na jeden blok nebo sestavu. V případě potřeby dalších mobilních regálů se nainstaluje jedna pevná regálová jednotka a následně další sada mobilních základen. Za určitých podmínek je však možné instalovat konfigurace s více než 16 mobilními základnami na blok.
Toto rozhodnutí se provádí ve fázi návrhu. Je zřejmé, že nejhustší skladovací kapacity se dosáhne při konfiguraci, která umožňuje otevření jediné pracovní uličky pro práci s vysokozdvižným vozíkem. Nicméně pokud to zákazník vyžaduje, lze otevřít více pracovních uliček současně - ovšem za cenu snížení počtu mobilních základen, a tím i skladovací kapacity.
Šířka pracovní uličky se určuje ve fázi návrhu a závisí na typu použitého vysokozdvižného vozíku, protože s ním musí být možné správně manévrovat.
V regálovém systému Movirack může být pracovní ulička hluboká i víc než 40 metrů. Tento údaj je však podmíněn provozem zákazníka a předpisy o evakuačních postupech pro jednotlivé sklady.
Základny se pohybují průměrnou rychlostí 3,5 až 4 m za minutu. Jinými slovy, mobilní základna dokáže otevřít třímetrovou uličku za méně než 50 sekund.
Mobilní regál Movirack je vybaven třemi automatickými provozními režimy (jedna ulička, více uliček a parkování) a manuálním režimem pro údržbu. Režim jedné uličky slouží k otevření jediné pracovní uličky a k ukládání nebo odebírání palet pomocí vysokozdvižného vozíku. Režim více uliček naopak umožňuje otevřít až tři uličky současně pro vychystávání. (Tyto uličky budou užší než pokud bude otevřena jediná ulička). V parkovacím režimu je šířka pracovní uličky rovnoměrně rozdělena mezi všechny možné uličky, tj. všechny mobilní základny jsou rozmístěny se stejným vzájemným odstupem. Tato funkce se obvykle aktivuje za účelem lepší cirkulace vzduchu (zejména v chladírnách), inventury a vychystávání. A konečně v manuálním režimu, který se používá hlavně při údržbě, se základny pohybují jednotlivě po dobu stisku příslušného tlačítka směru pohybu na palubním ovládacím panelu dané mobilní základny.
Každá instalace se dodává s jedním dálkovým ovladačem, v případě potřeby jich však lze dodat více.
Lze použít jakýkoli model vysokozdvižného vozíku s čelním nakladačem (s protizávažím a s vysokým dosahem), pokud to umožňuje šířka uličky a výška zdvihu. Nejčastěji se používají klasické vysokozdvižné vozíky: vyžadují uličky užší než 3 m, jejich výška zdvihu přesahuje 10 m a jejich kabiny obsluhy mohou být tepelně chráněny (velmi užitečné pro práci v chladírnách).
Ano. Regálový systém Movirack lze vybavit stejným sortimentem příslušenství, které se používá k úpravě statických nastavitelných regálů pro skladování nepaletovaného zboží. To znamená, že je možné vybavit regály s pohyblivou uličkou tak, aby bylo možné umístit různé typy jednotkových nákladů, např. kontejnery, cívky a sudy. Systém Movirack s konzolovými regály je navíc ideálním řešením pro nahuštěné skladování dlouhých a objemných nákladů (například trubek, profilů a dřevěných desek).
Ano, V případě těchto paletových regálů s posuvnými policemi lze vychystávat objednávky přímo z regálů díky režimu provozu s více uličkami. Tato možnost umožňuje obsluze otevřít až tři pracovní uličky najednou namísto jedné.
Mobilní regálový systém Movirack je vhodný pro sklady s běžnou teplotou prostředí, sklady chladíren i mrazíren. Toto řešení je naopak pro skladování s řízenou teplotou velmi výhodné, protože lepší využití prostoru vede k výrazným úsporám energie.
