Řešení pro automatizované skladování kartonů a malých výrobků pomocí kyvadlového systému

Žádost o informaci a/nebo nabídku

Výrobek

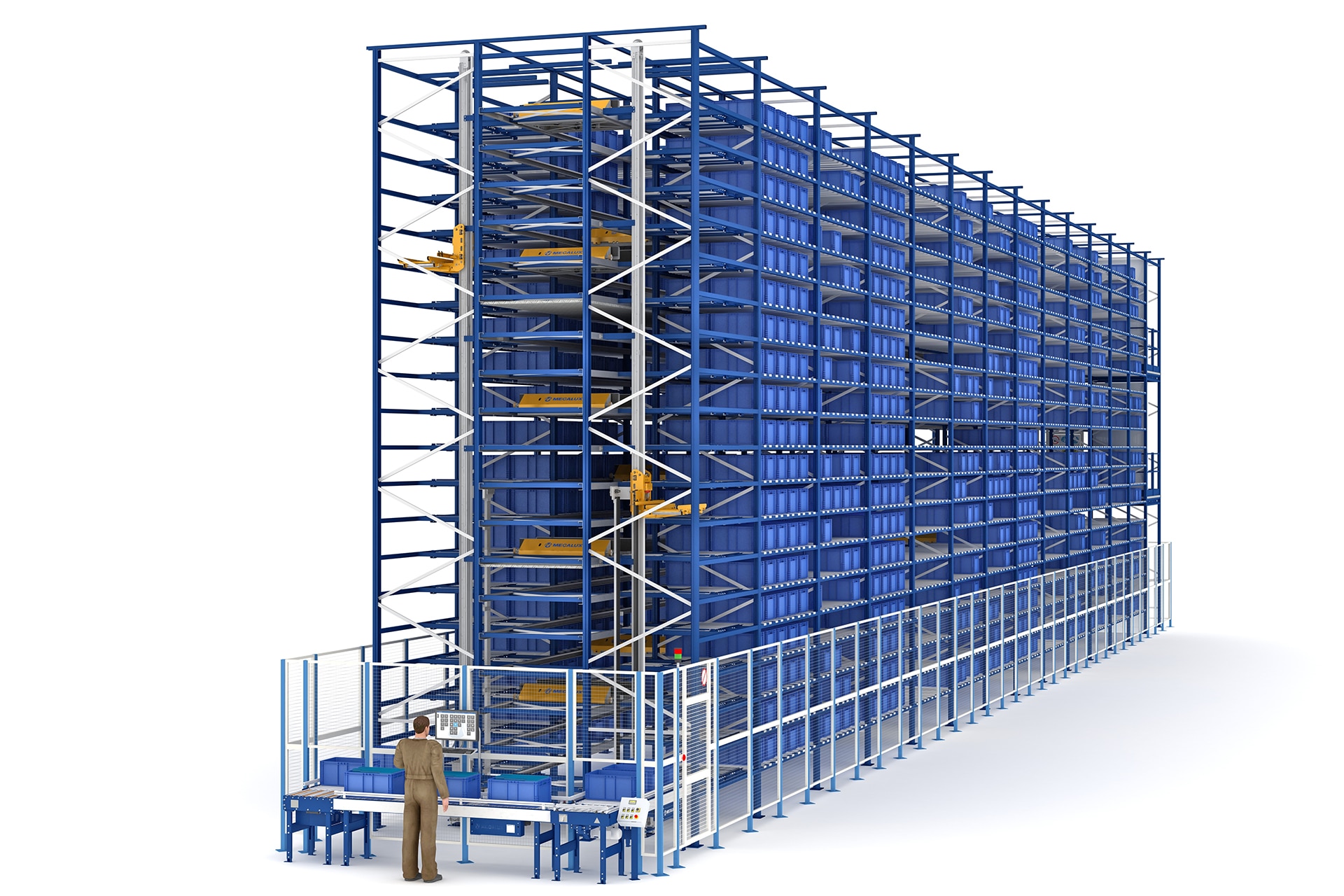

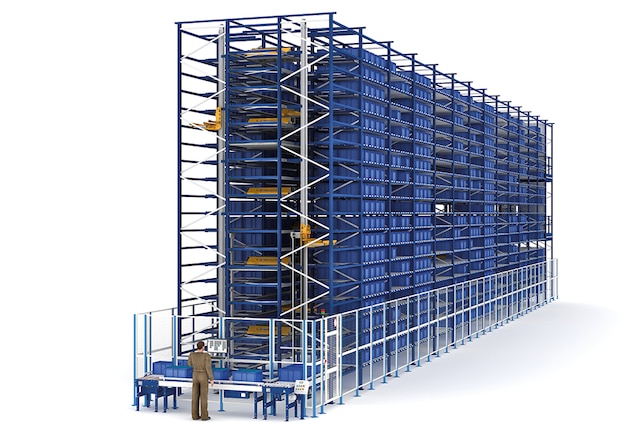

Automatizovaný kyvadlový systém pro vysoce výkonná distribuční centra

Kyvadlový systém Shuttle je automatizované řešení pro skladování kartonů, které urychluje přípravu objednávek zajištěním nepřetržitého přísunu produktů ze skladových míst na přípravné stanice.

Nahoru

Výhody

Větší rychlost při přípravě objednávek a také navýšení kapacity skladu

Toto řešení zvyšuje hustotu skladování, rychlost přípravy objednávek, a tím i produktivitu.

  • Nepřetržitý přísun a provoz po 24 hodin.

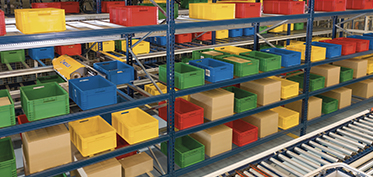

  • Kompletně automatizovaný skladovací systém pro kartony, kontejnery a malé díly.
  • Maximální rychlost při vstupu a výstupu zboží.
  • Vysoký počet pohybů za hodinu.
  • Nepřetržité sledování zásob v reálném čase pomocí software řízení skladů Easy WMS.
  • Modulární a přizpůsobitelný systém, který lze rozšiřovat v závislosti na potřebách logistiky.
  • Optimalizace dostupné plochy pro zajištění větší skladovací kapacity.
  • Adaptabilita na rozdílné typy nakládaných jednotek: plastové a kartonové krabice nebo kovové podnosy různých rozměrů.

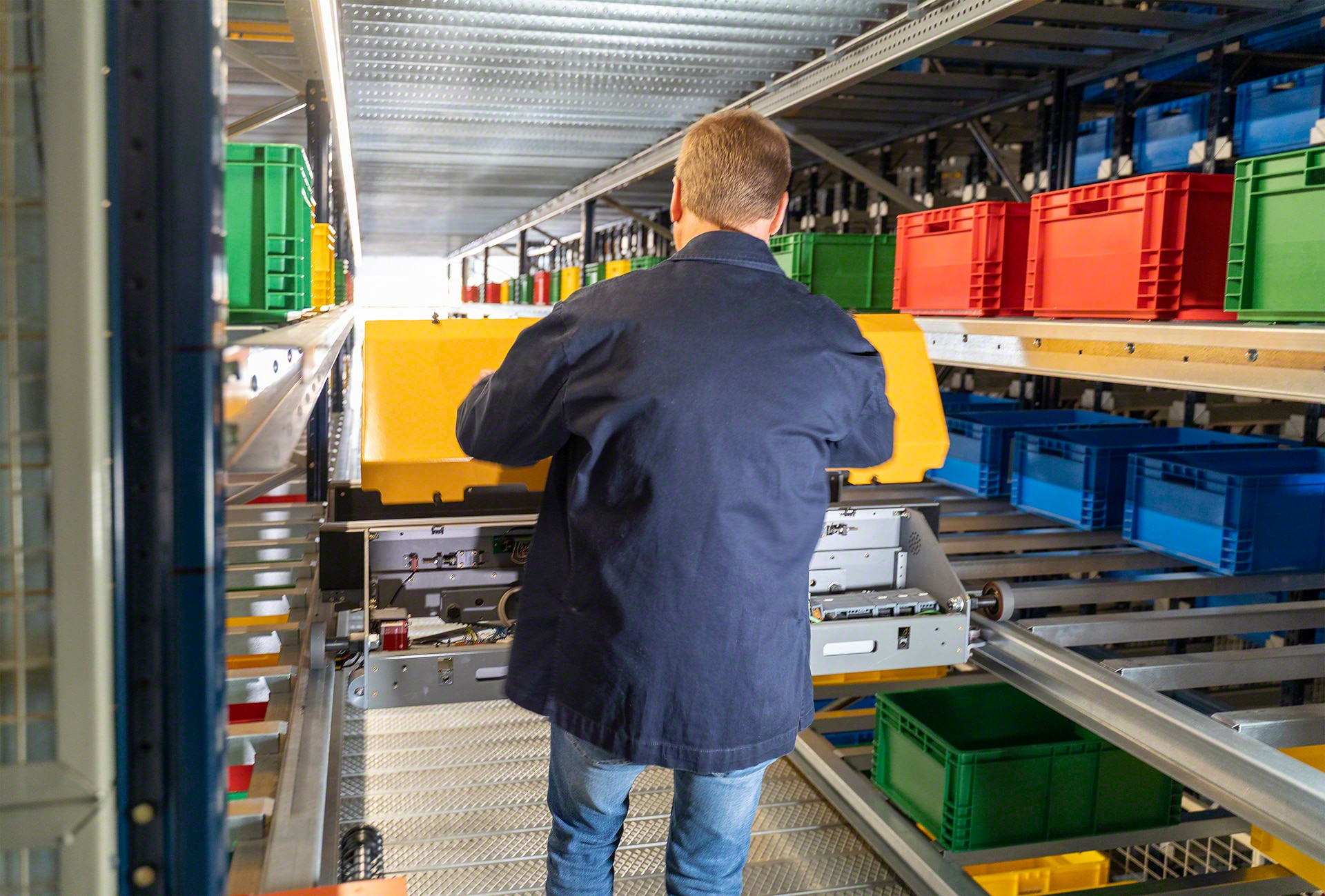

  • Snadná údržba bez nutnosti úplného zastavení provozu zařízení.
Nahoru

Použití

Intenzivní a efektivnější příprava (picking) pro všechny typy firem

Kyvadlový systém Shuttle je vhodný pro firmy podnikající v jakémkoli odvětví, hlavně pro ty, které skladují velké množství malých výrobků na omezeném prostoru a potřebují zefektivnit přípravu objednávek ve svých logistických střediscích. Tento systém zároveň usnadňuje slučování a řazení hotových zakázek a zásobování výrobních linek.

  • Firmy ze zdravotnického a farmaceutického sektoru: malé výrobky na malém prostoru při kontrolované teplotě.
  • Firmy zabývající se náhradními díly a údržbou: výrobky pro instalatéry, elektrotechnika a distribuce pro velkoobchod.
  • Distribuční firmy: zboží malých rozměrů s vysokou obrátkovostí.
  • Bufferový (mezioperační) sklad: tento kyvadlový systém může sloužit jako dočasný sklad pro určité produkty, např. zboží potřebné pro výrobní linky.
  • Provoz jako sorterový sklad: provádí uspořádání produktů potřebných pro přípravu velkého počtu objednávek najednou.
Nahoru

Funkce

Nepřetržitý a bezpečný pohyb zboží

Kyvadlový systém byl vytvořen speciálně pro usnadnění přípravy velkého množství denních objednávek.

  • Krok 1

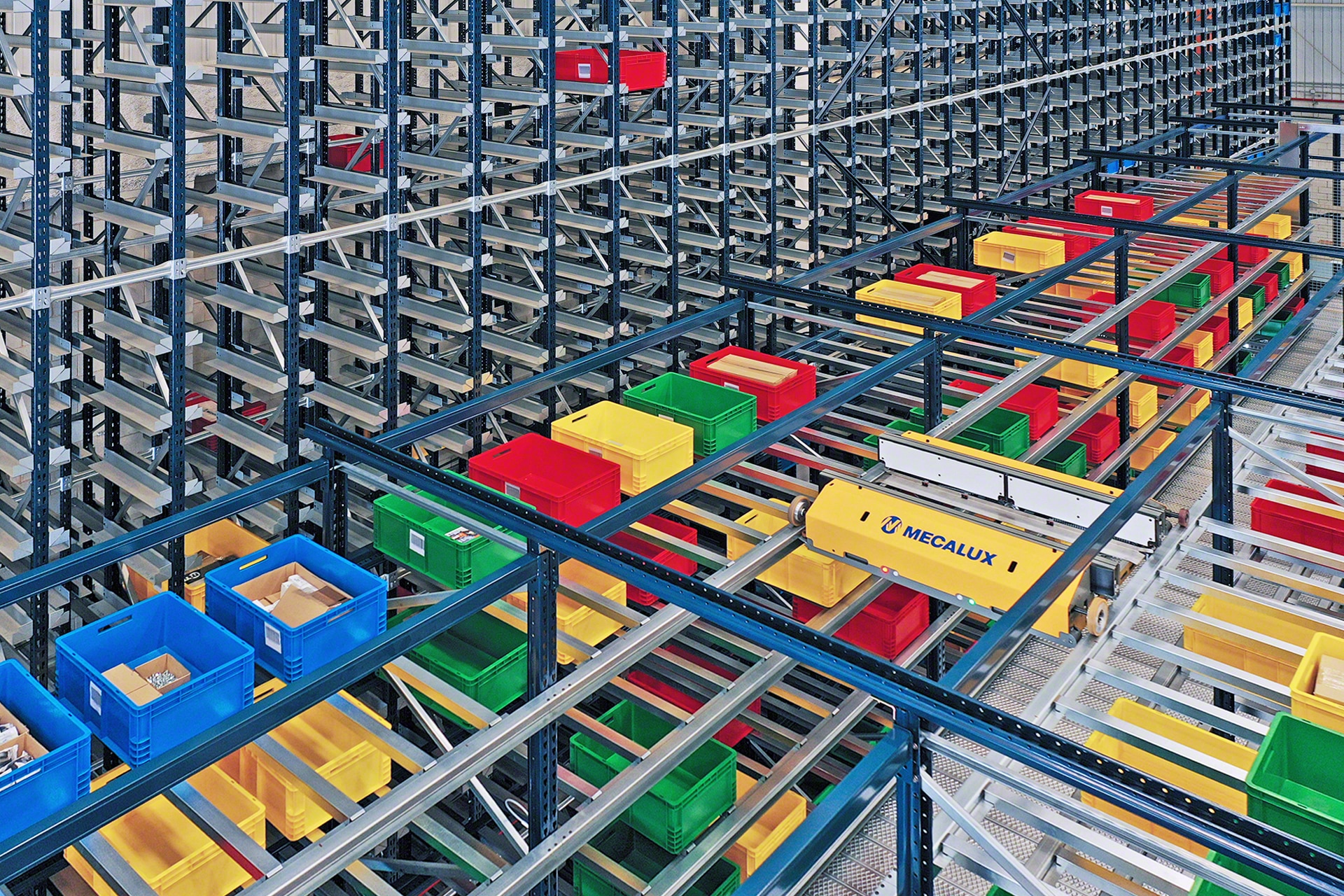

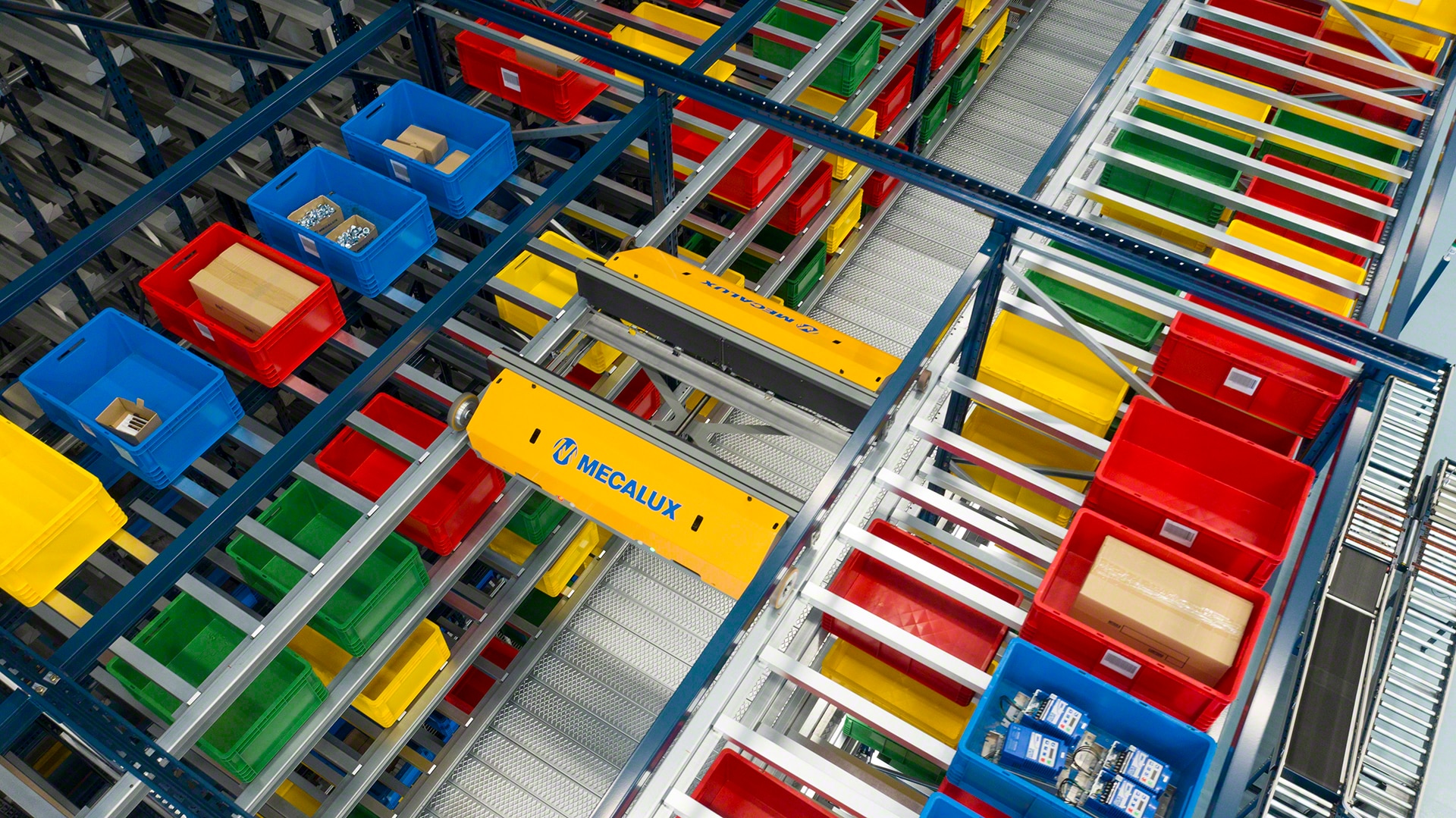

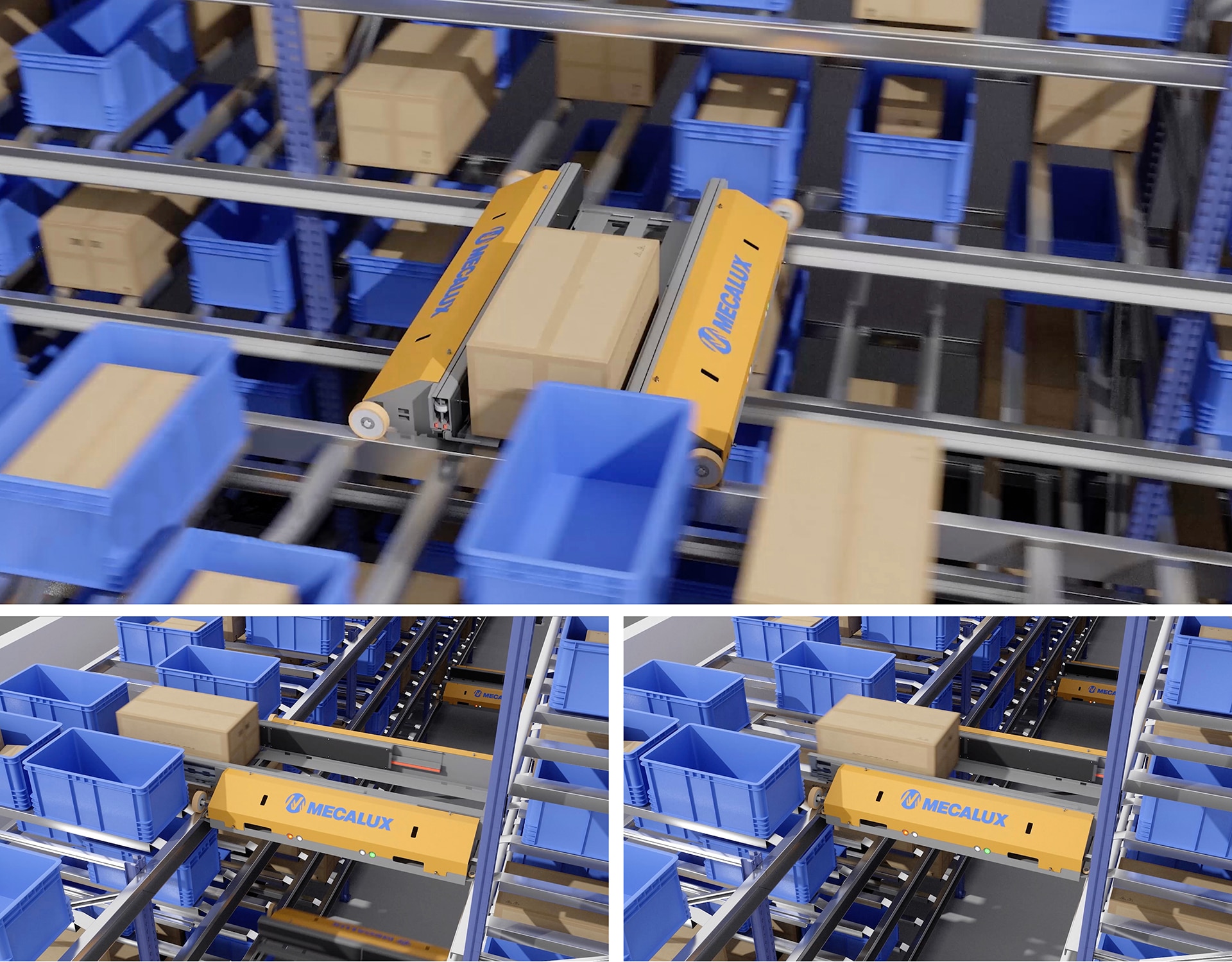

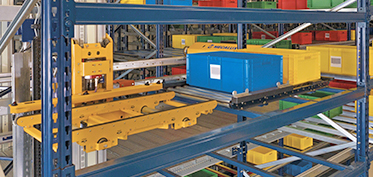

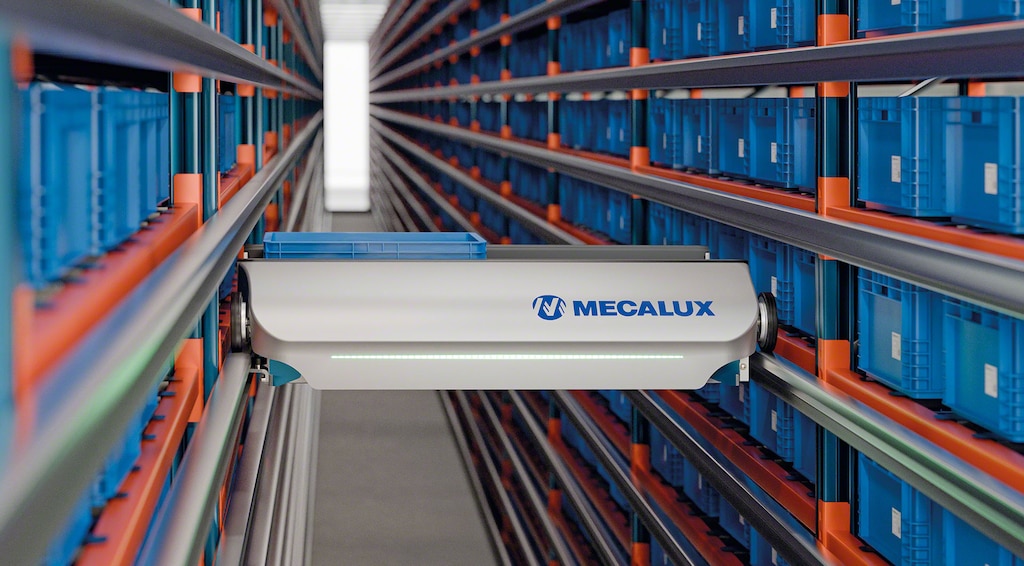

    Pro každé skladovací patro je k dispozici jeden shuttle (motorový vozík), který vytahuje krabice pomocí teleskopických ramen (jednoduchá a dvojitá hloubka). Teleskopická ramena se snadno přizpůsobují rozměrům krabic.

  • Krok 2

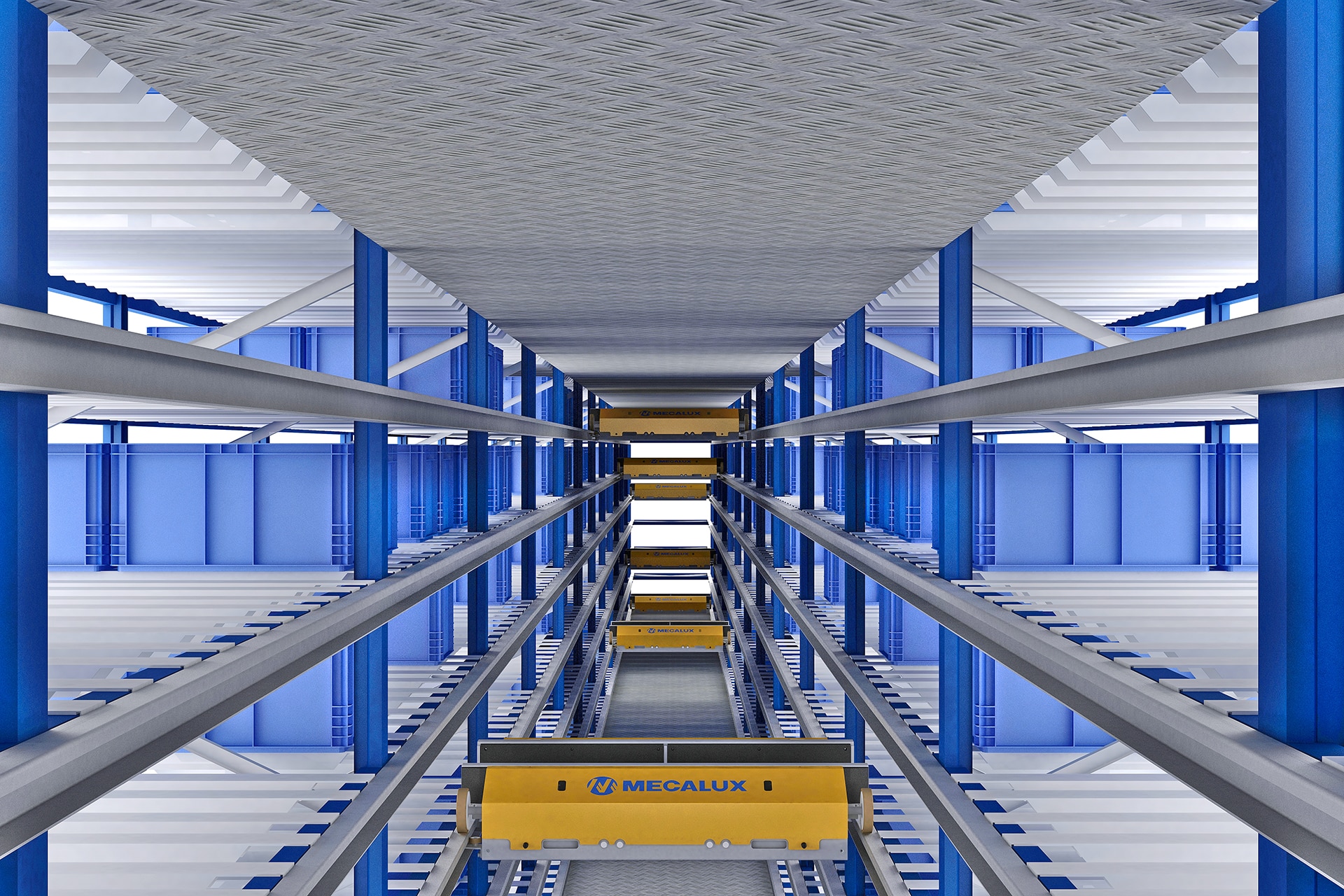

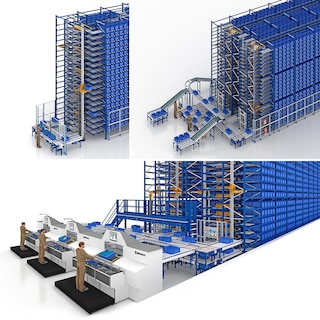

    Vozíky převážejí krabice do elevátorů umístěných na okrajích skladu. Následně elevátory rozvážejí krabice mezi různými patry regálů a čelní stranou automatizovaného skladu.

  • Krok 3

    Výrobky jsou v rámci okruhu přepravníky krabic přemístěny na přípravnou stanici (picking), kde se operátorovi zobrazí na obrazovce pokyny WMS ohledně přípravy každé objednávky.

  • Krok 4

    Po dokončení přípravy objednávek (pickingu) je možné odeslat krabice zpět do skladu, na další přípravnou stanici, na slučovací stanici nebo přímo na výrobní linku či do expedice.

Nahoru

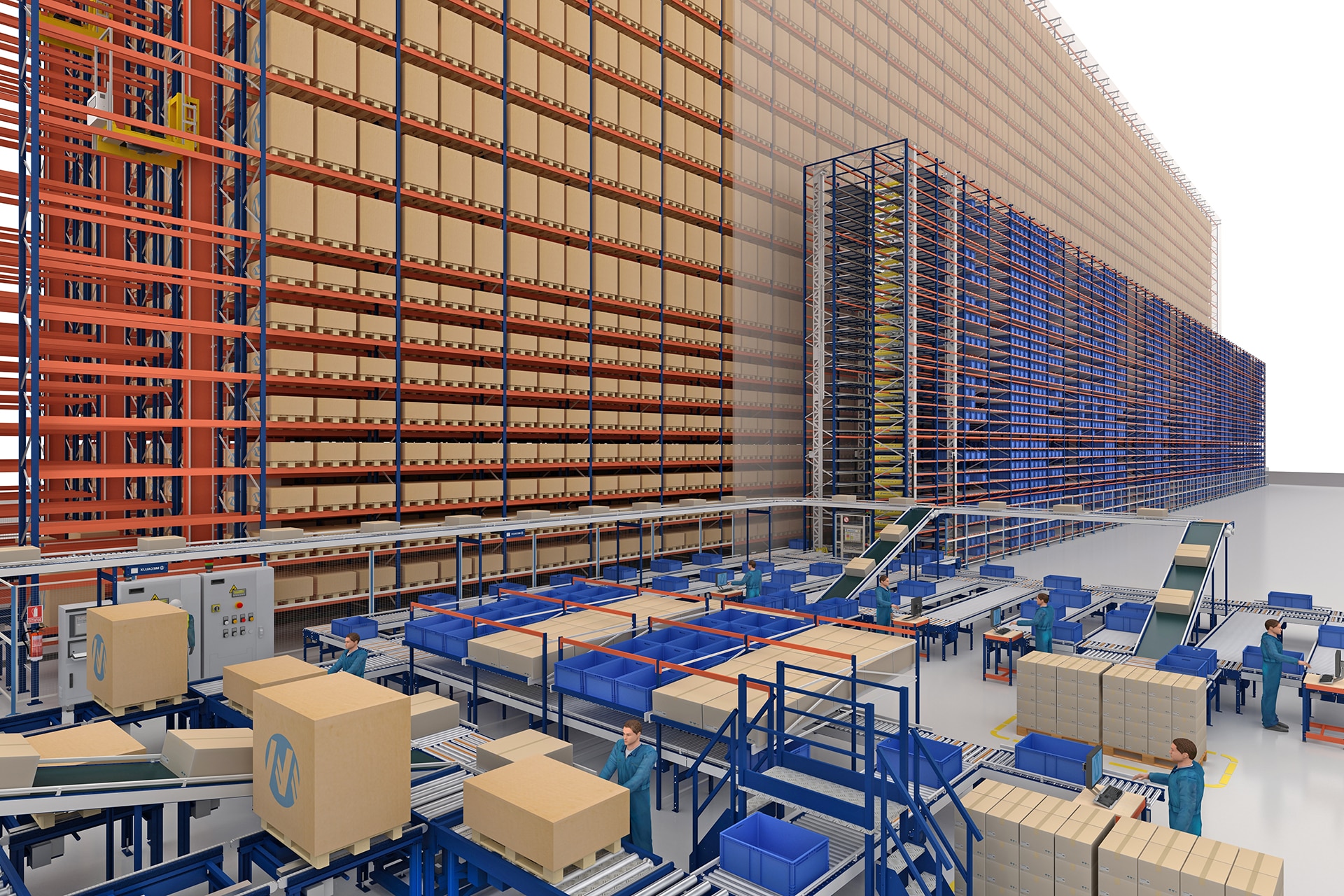

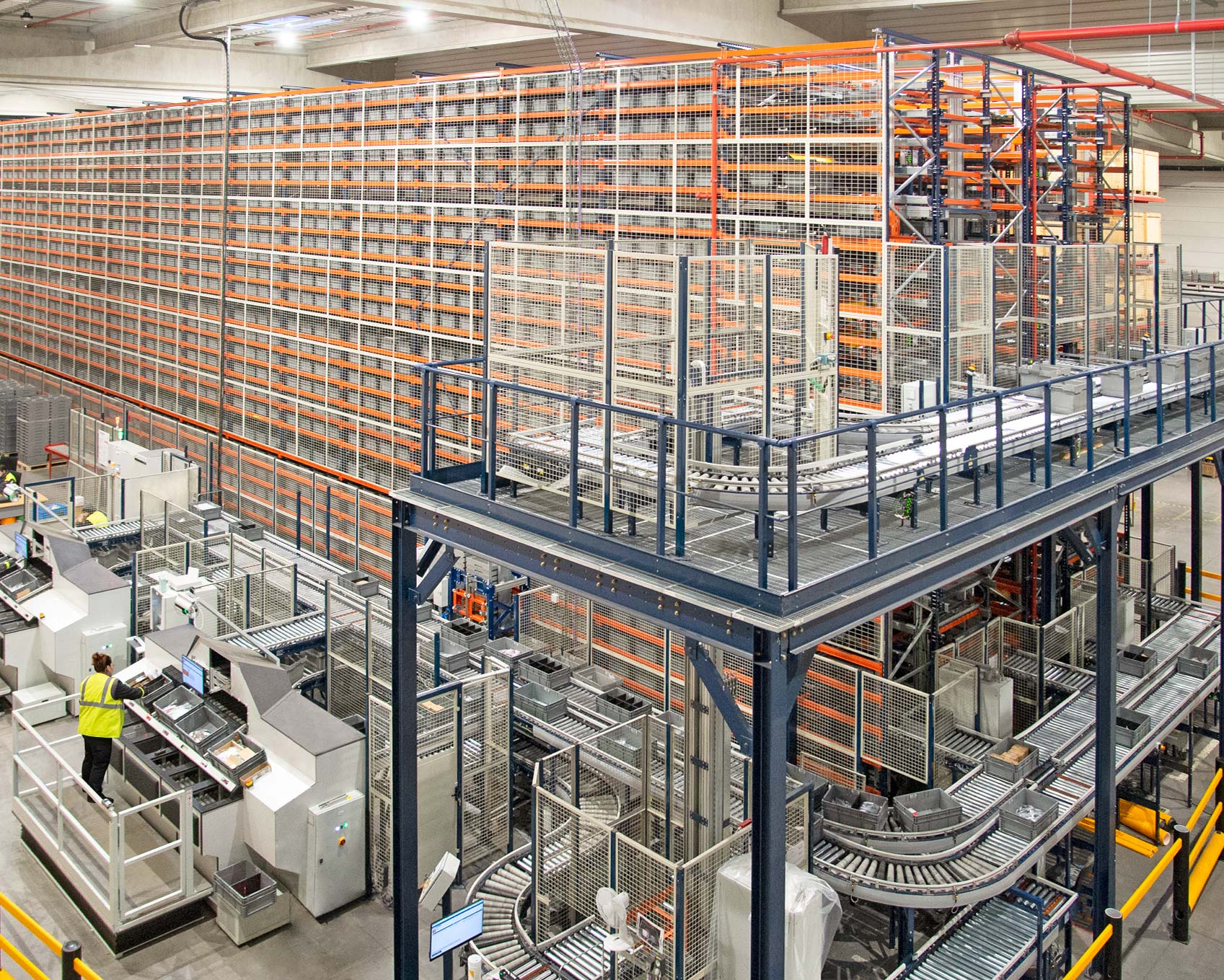

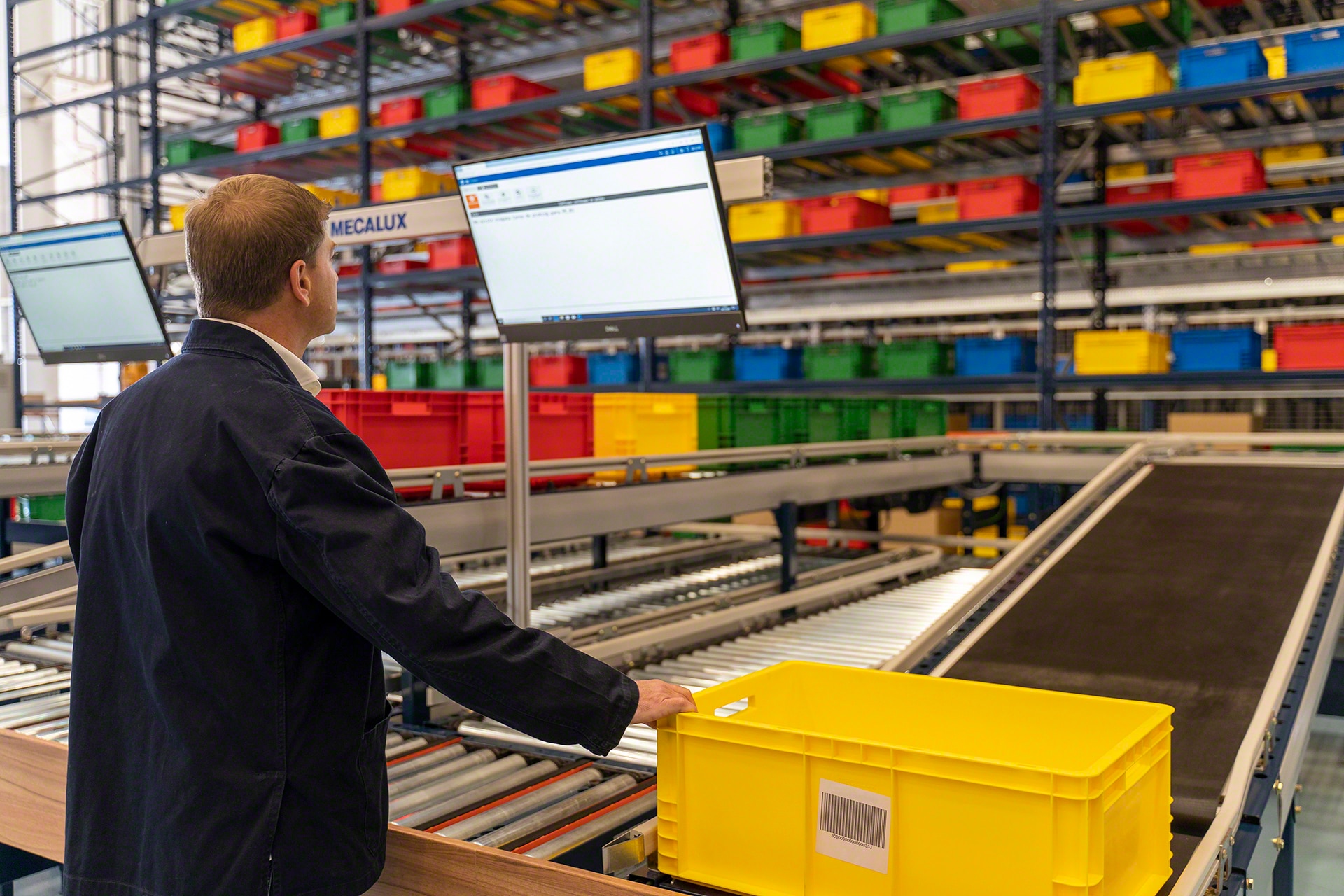

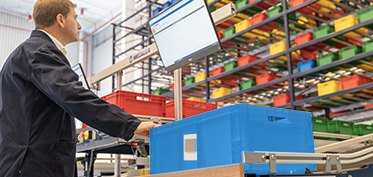

Přípravné stanice (picking)

Jeden sklad může disponovat dvěma systémy pickingu

Tento kyvadlový systém je kombinován s přípravnými stanicemi, kde se zakázky připravují podle principu „produkt člověku“. Krabice jsou odesílány automaticky na některou ze dvou možných pracovních stanic.

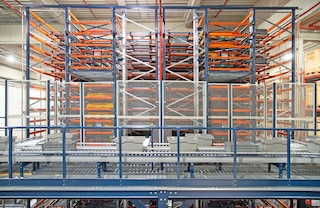

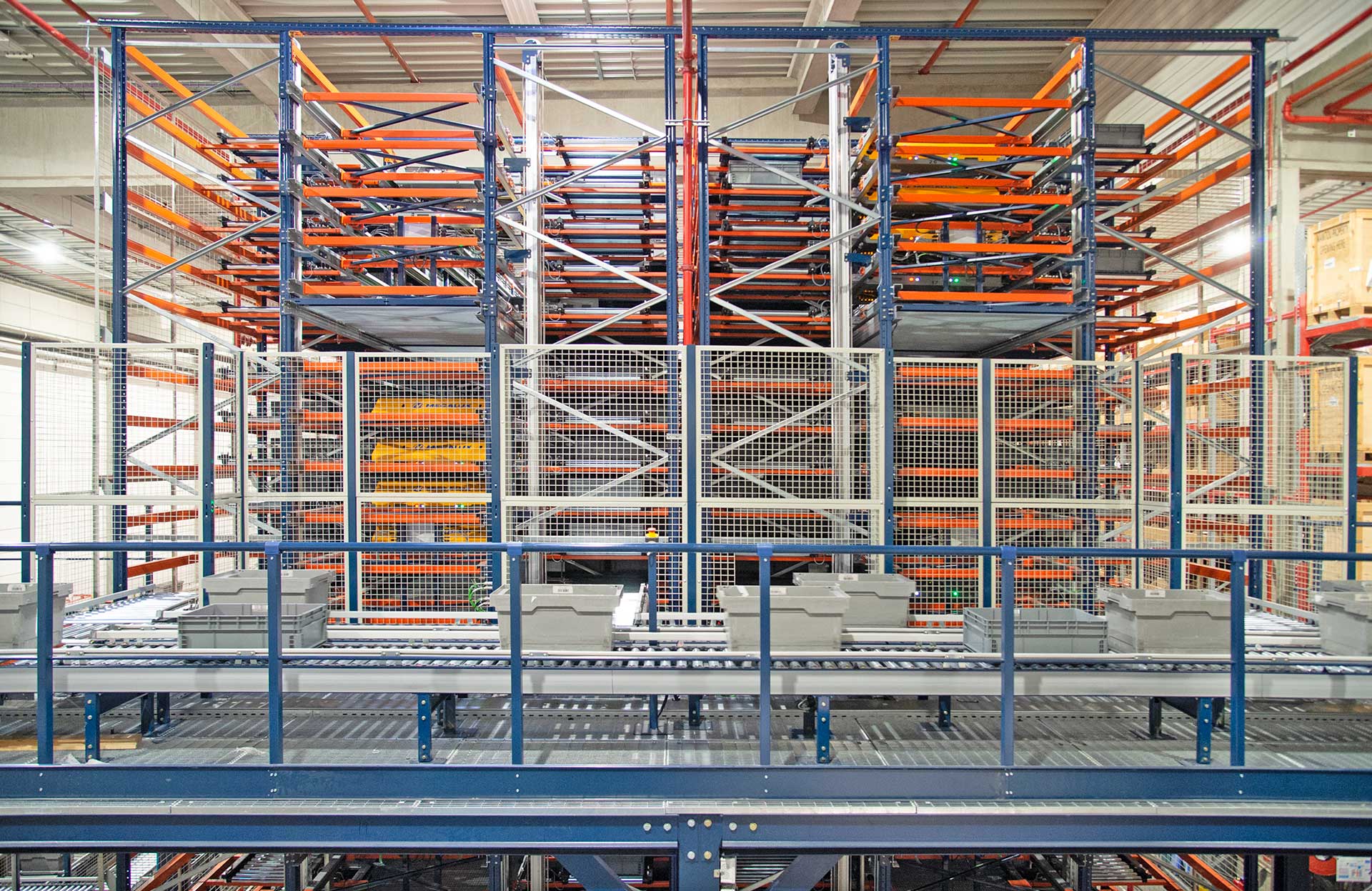

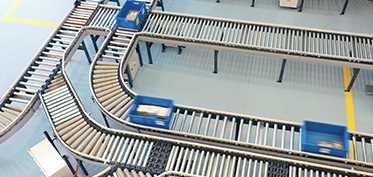

  • Stanice tradiční přípravy. Toto řešení, adekvátní pro občasnou přípravu objednávek, je založeno na dopravníkovém okruhu ve tvaru písmene U umístěném v přední části skladu (s válečkovými přepravníky) nebo na jedné z bočních stran (s pásovými přepravníky). Obsluha vyzvedává krabice, které obdrží ze skladu, a rozmisťuje je na místa za sebou. Tímto způsobem lze zpracovat 60 až 120 linek za hodinu (v závislosti na rozměrech krabic) pro přípravu zakázek se stejnou položkou.
  • Stanice pro přípravu více objednávek. Také je tvořena dopravníkovým okruhem ve formě písmene U. V tomto případě se objednávky připravují na boční straně od obsluhy, nikoliv za ní, kde obsluha obdrží krabice automaticky (každá z nich přísluší objednávce složené z více položek). Obsluha vytahuje výrobky z krabic, které obdržela ze skladu, a zařazuje je do každé objednávky. Na tomto pracovišti se obsluha musí při přípravě objednávek otočit pouze o 90°, takže může zpracovat od 90 do 165 linek za hodinu.
Nahoru

Součásti

Více prvků pro mimořádné navýšení produktivity

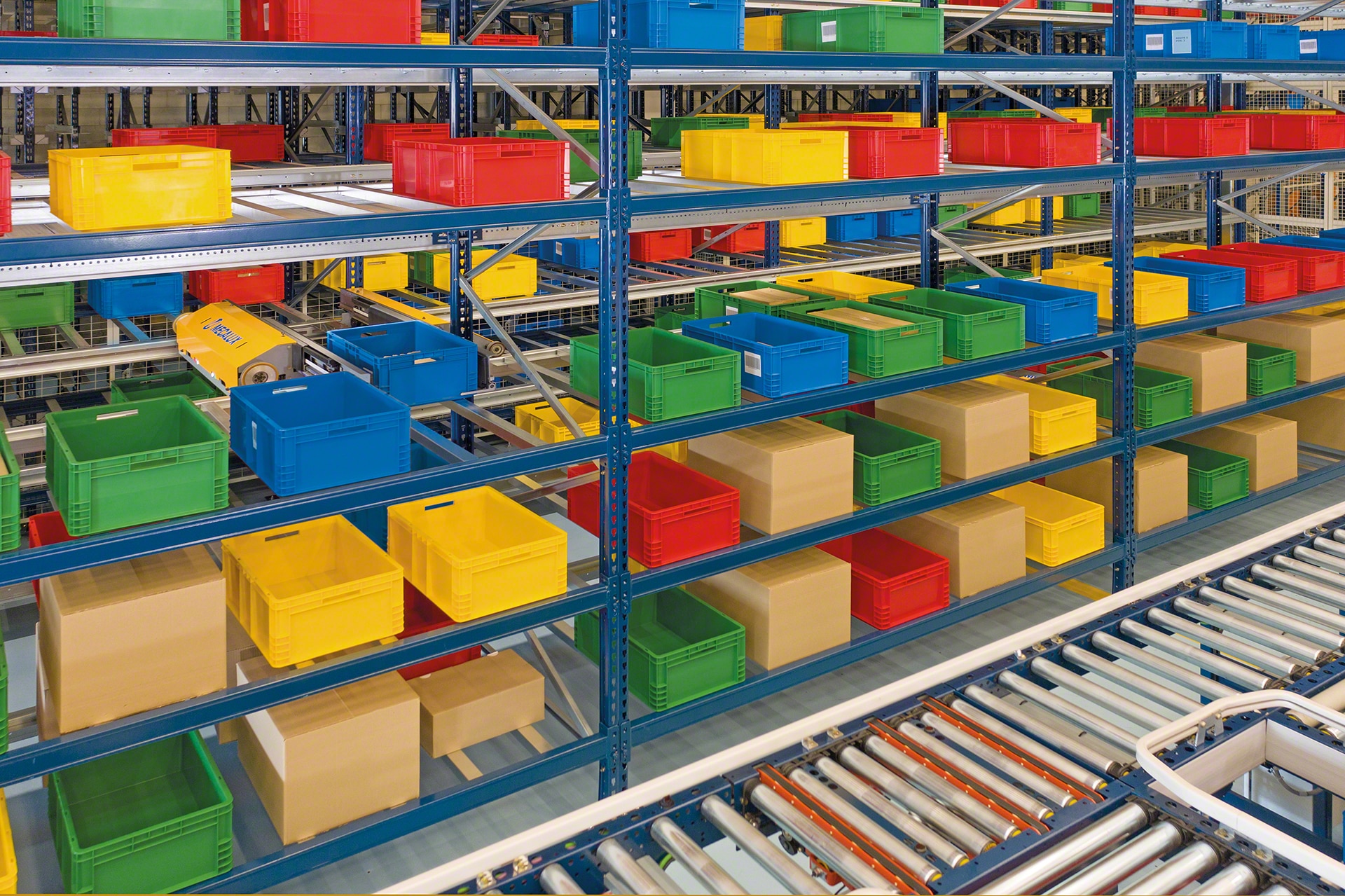

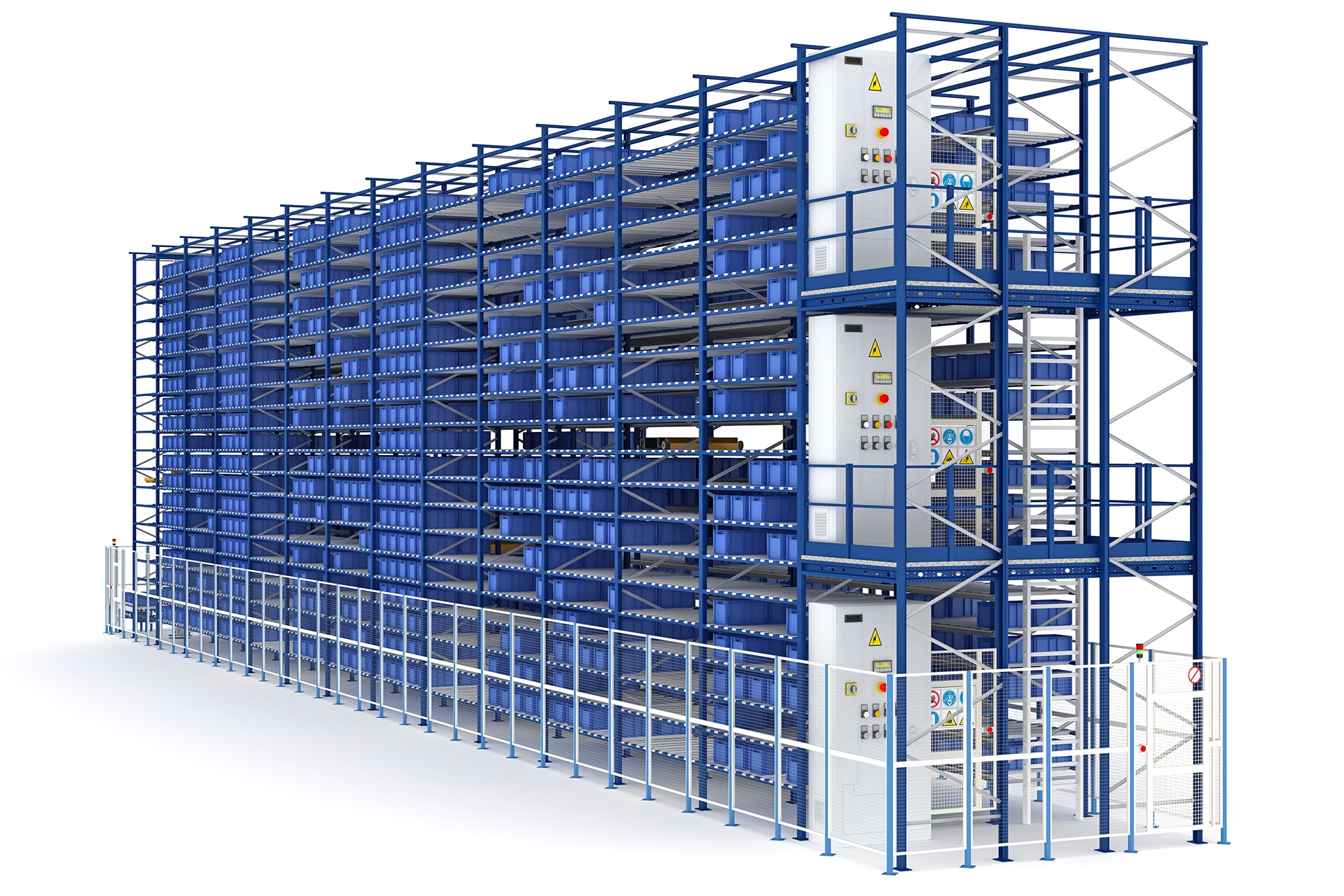

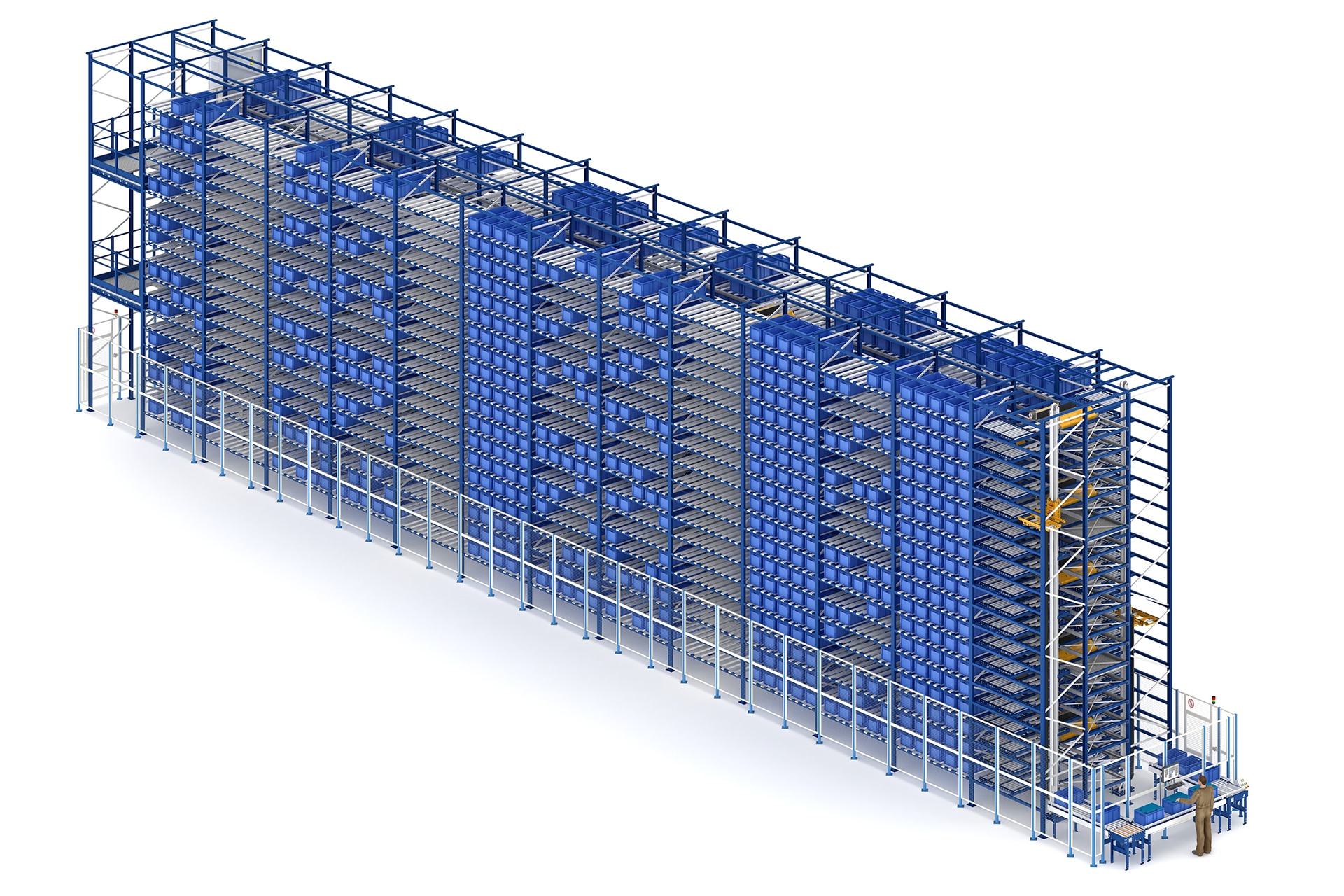

  • Regály

    Pro skladování v jednoduché nebo dvojité hloubce mohou mít výšku až 20 m a délku 100 m.

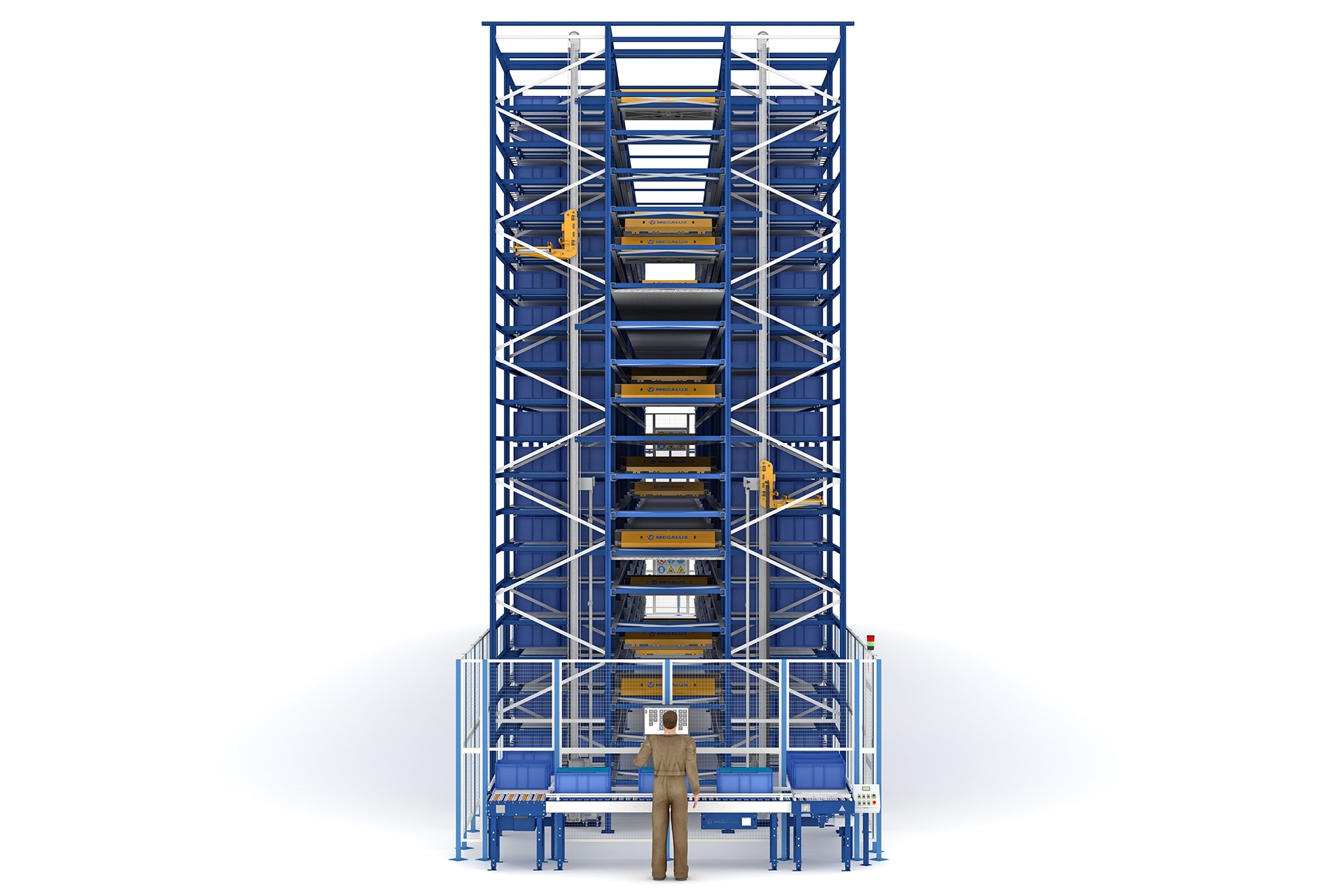

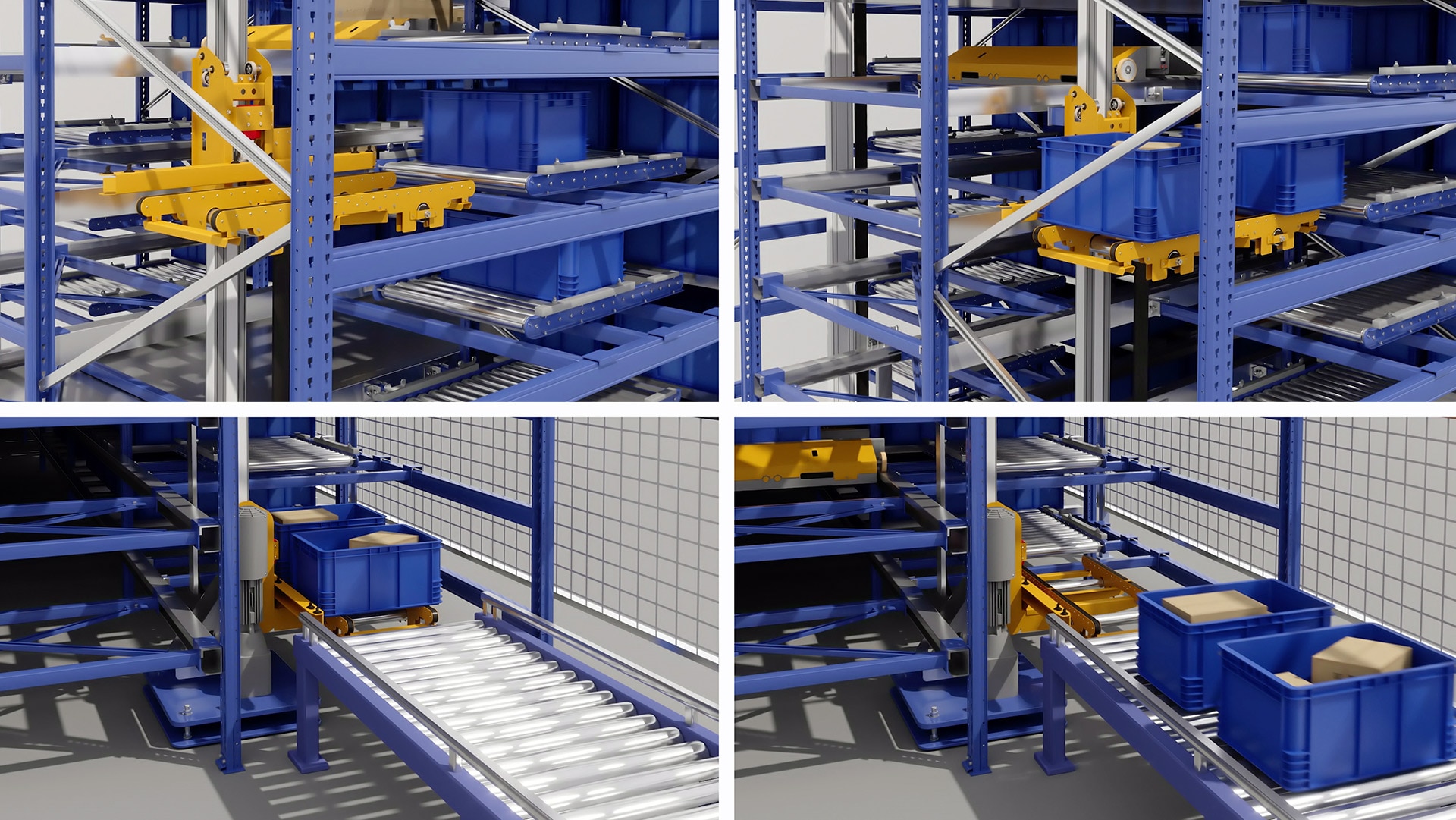

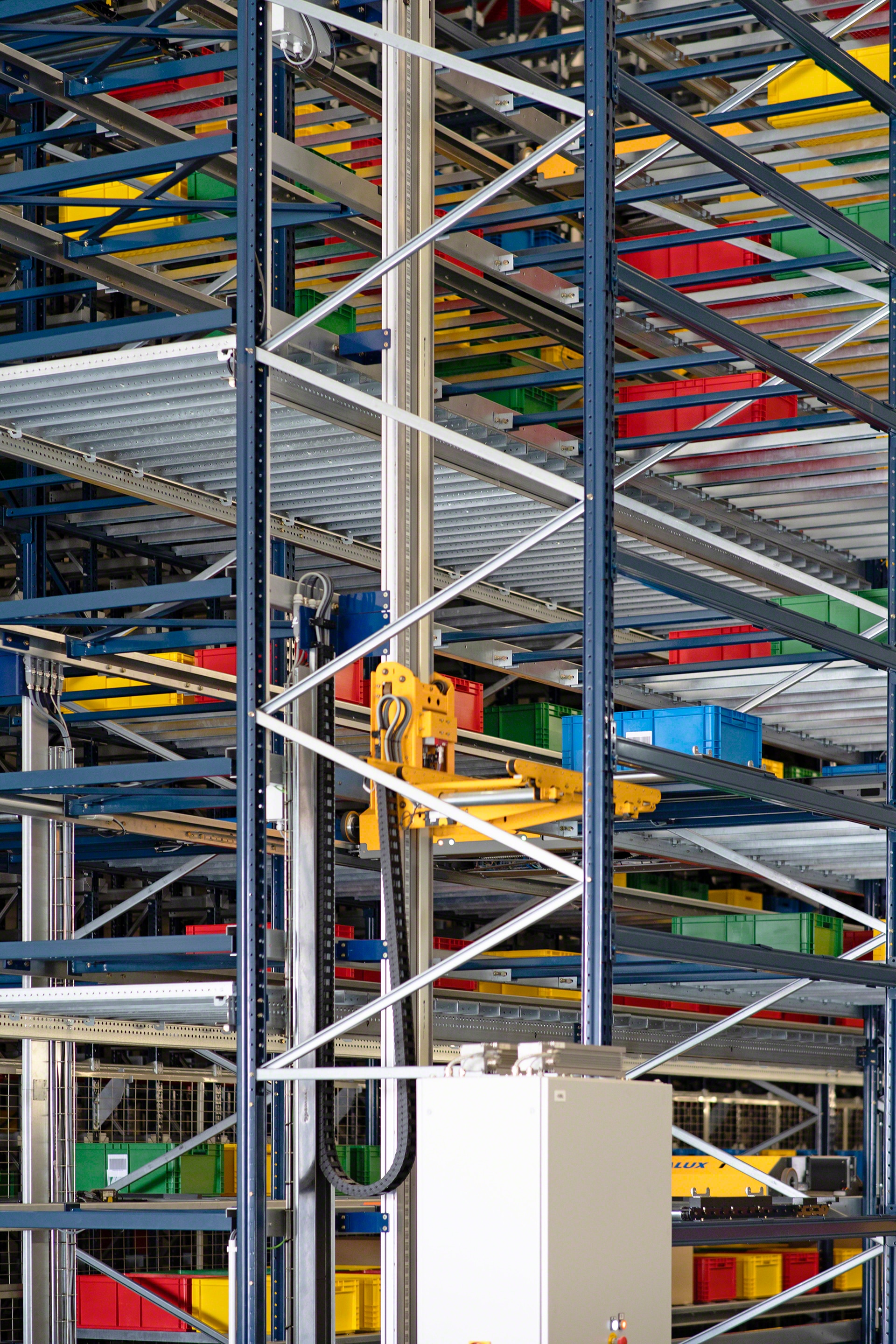

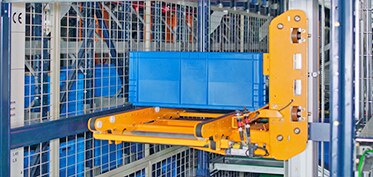

  • Elevátory

    Přemisťují krabice do příslušného patra skladovacích regálů.

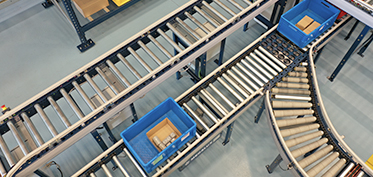

  • Přepravníky

    Přepravují krabice k regálům, kde jsou umístěny elevátory, nebo k přípravným stanicím.

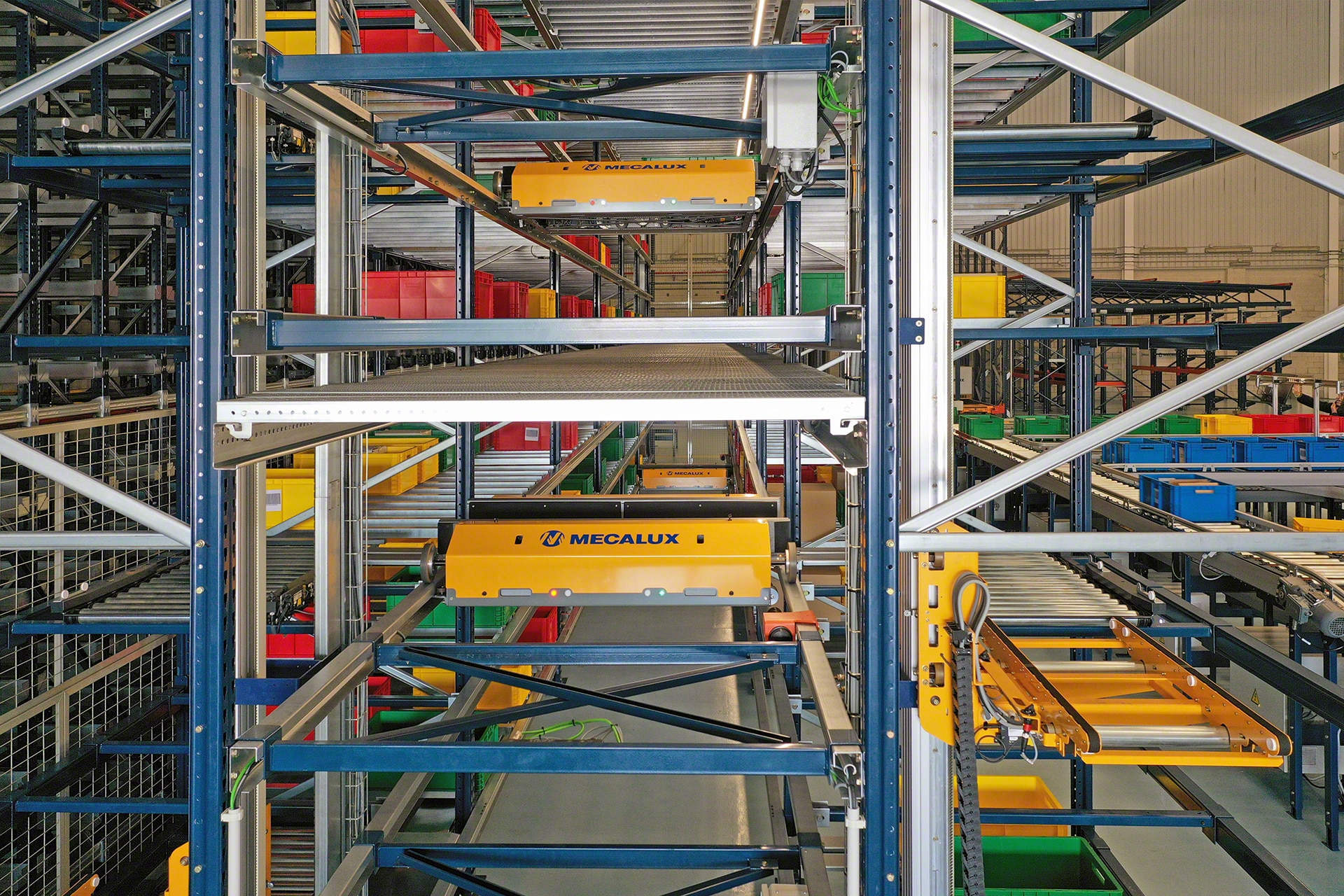

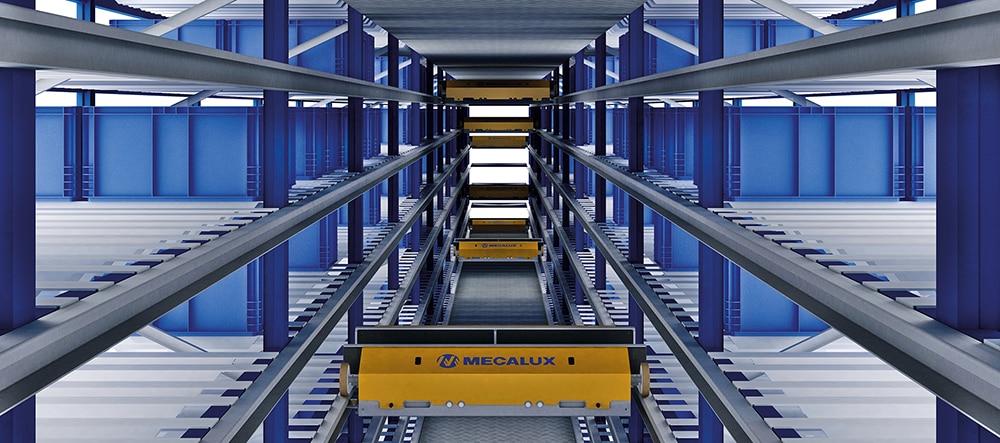

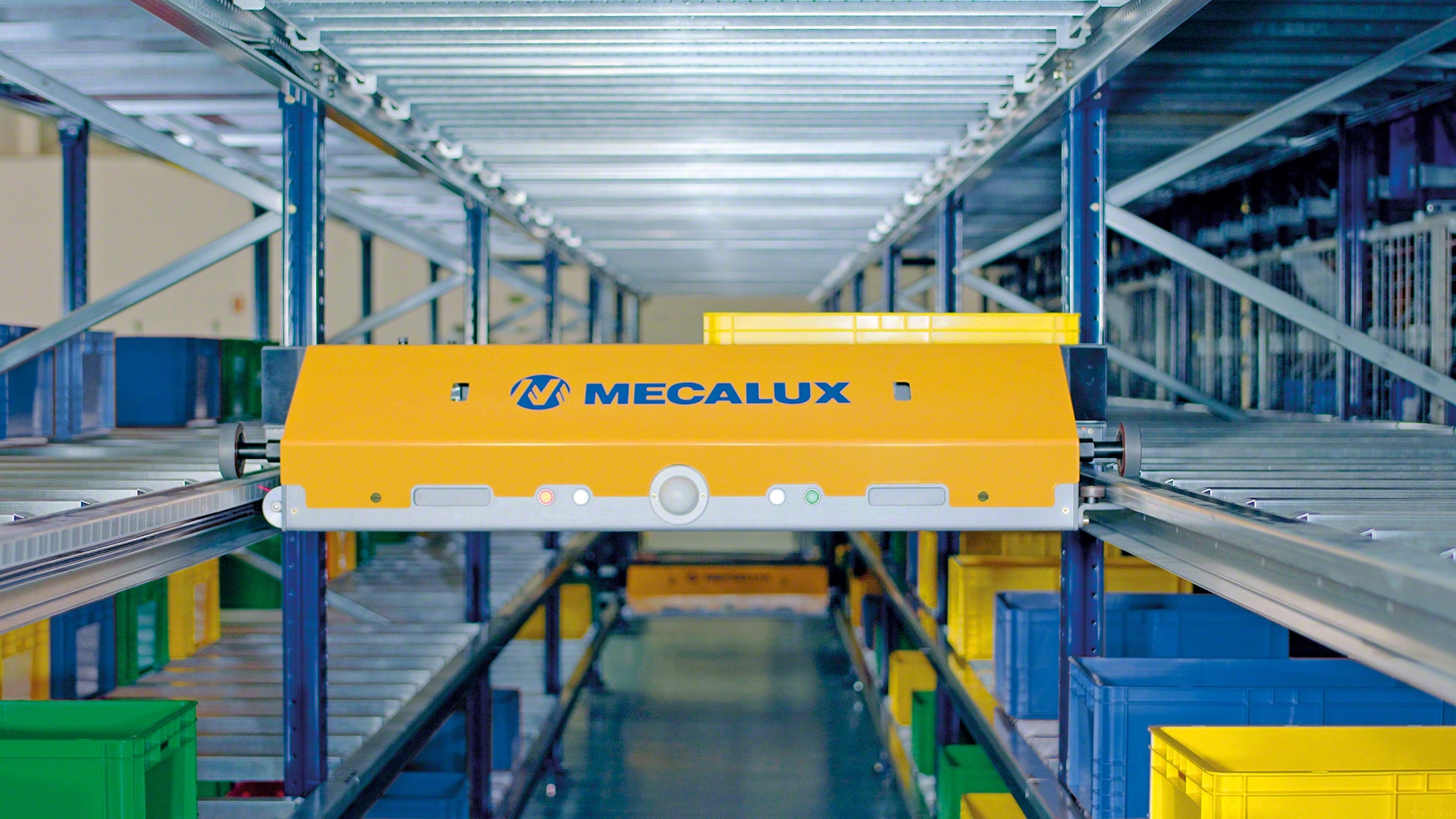

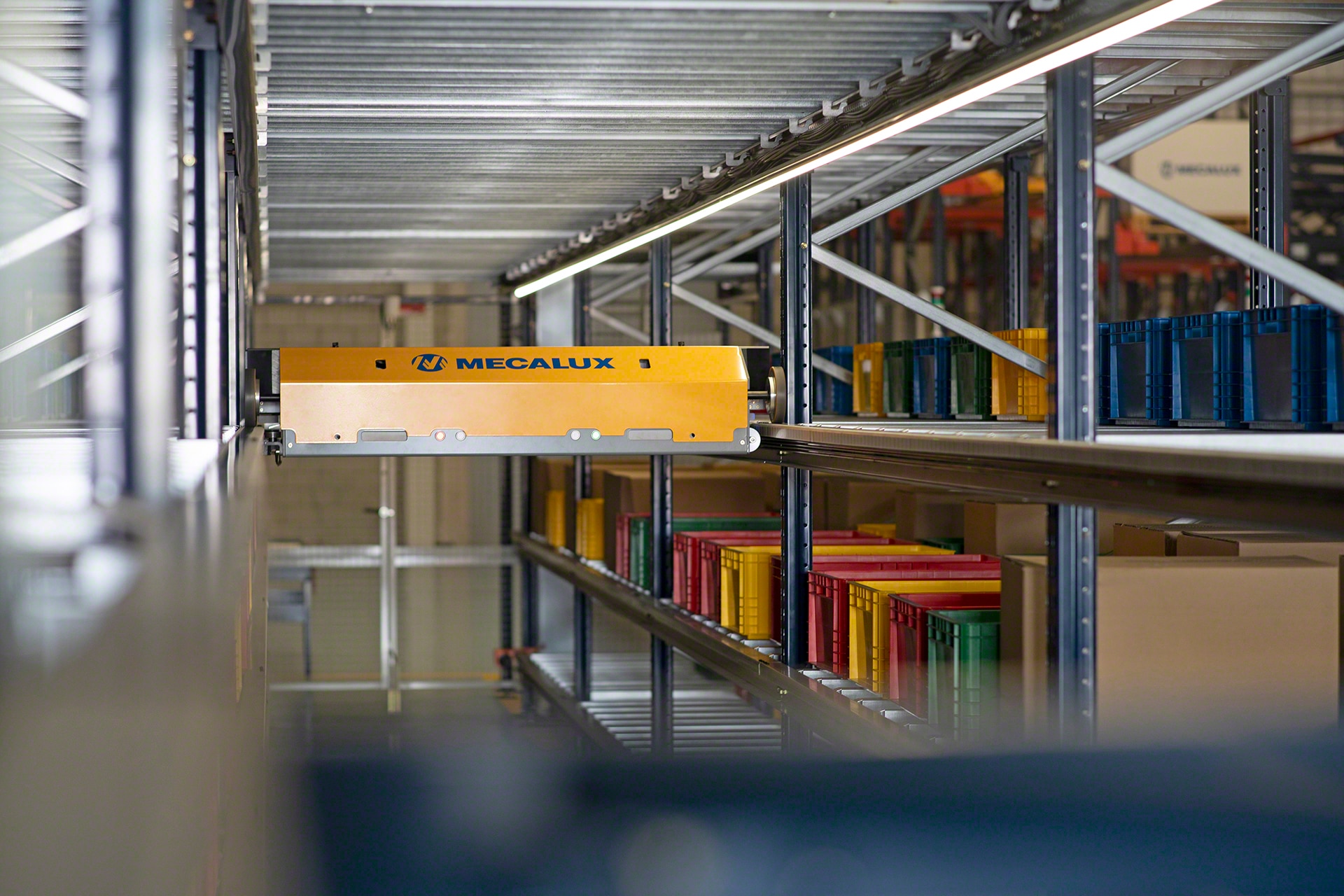

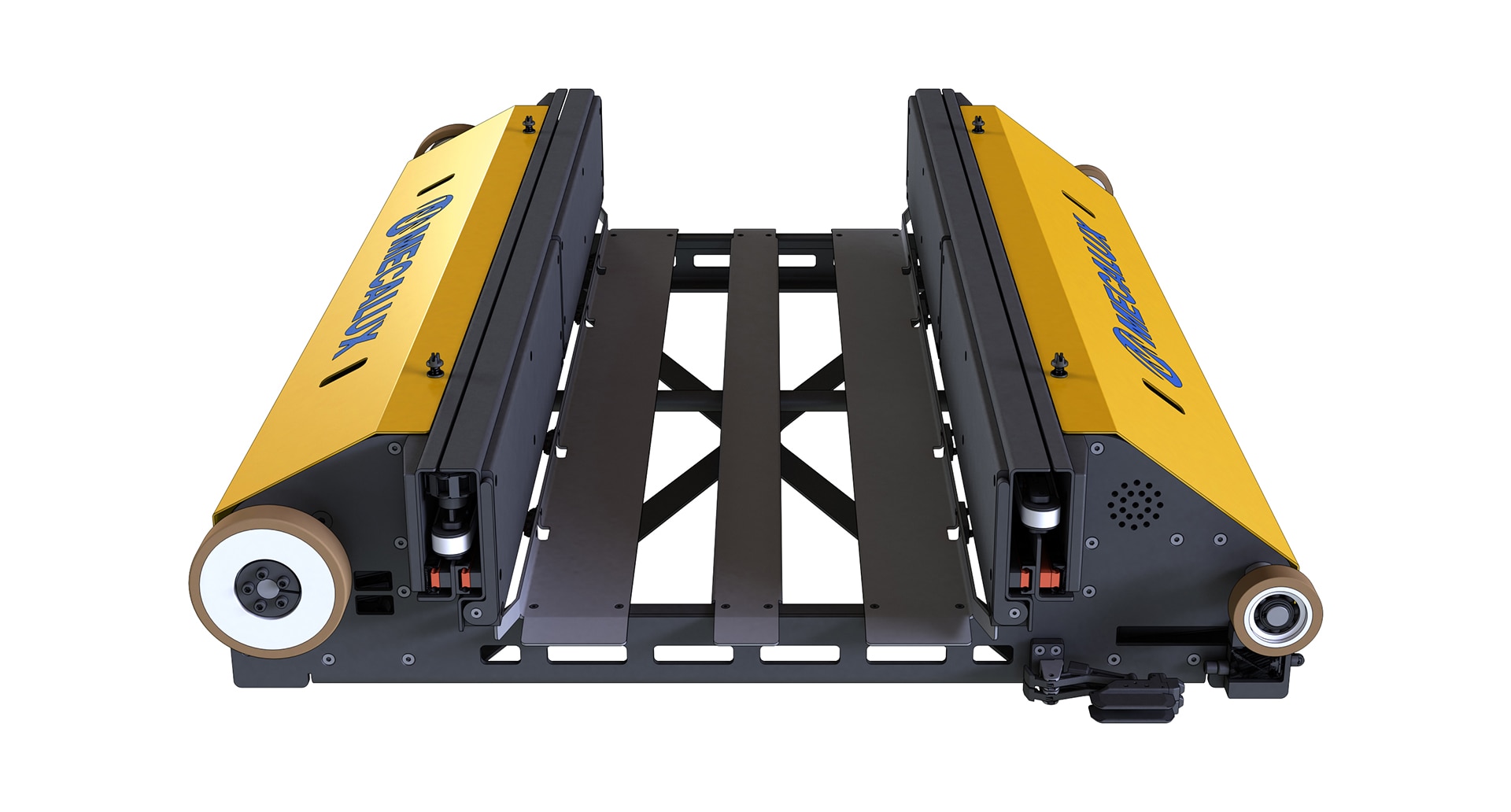

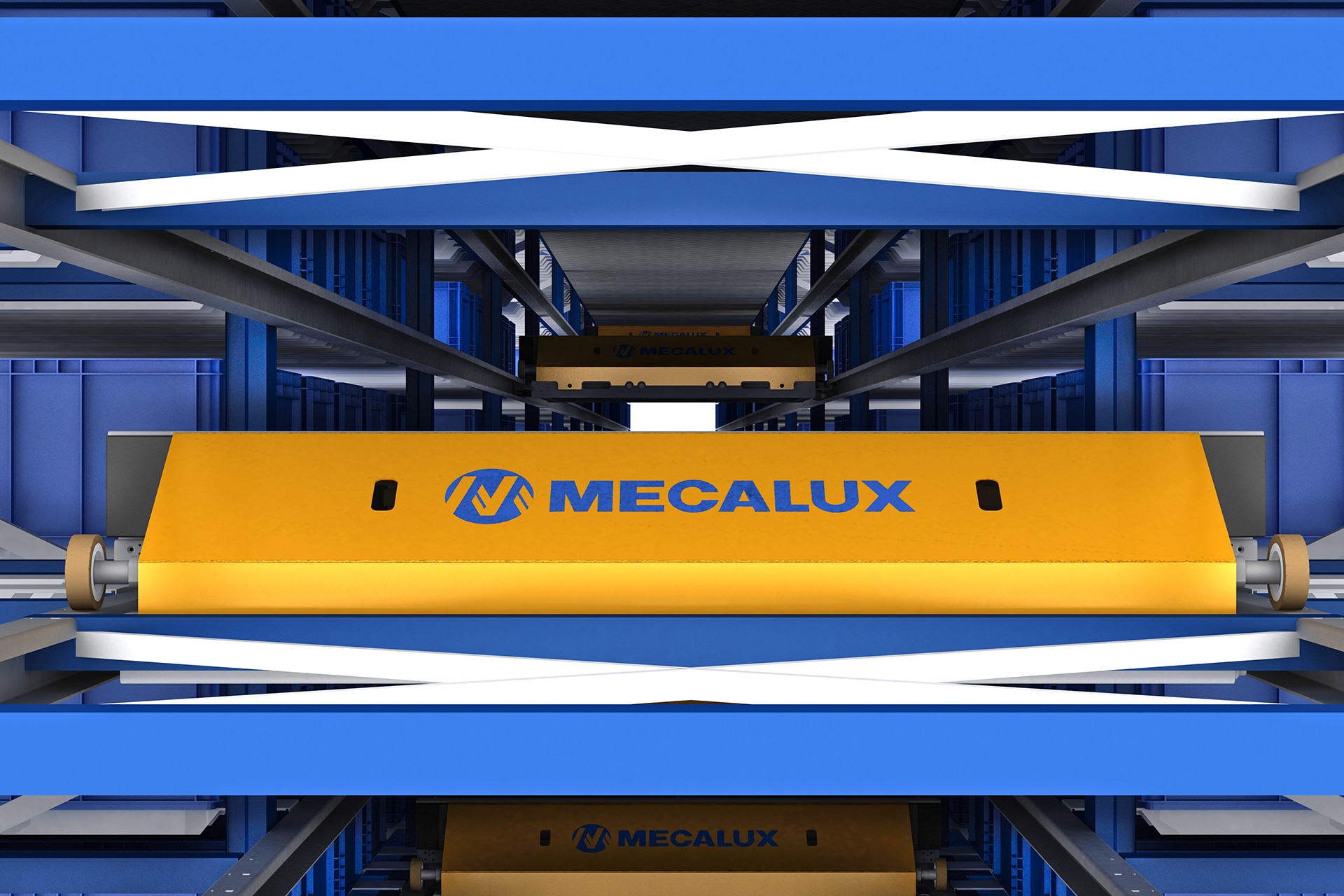

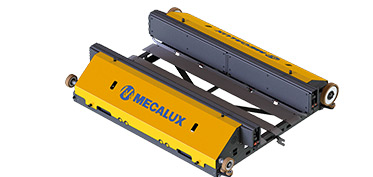

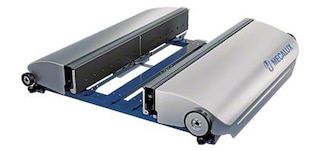

  • Shuttle (kyvadlový vozík)

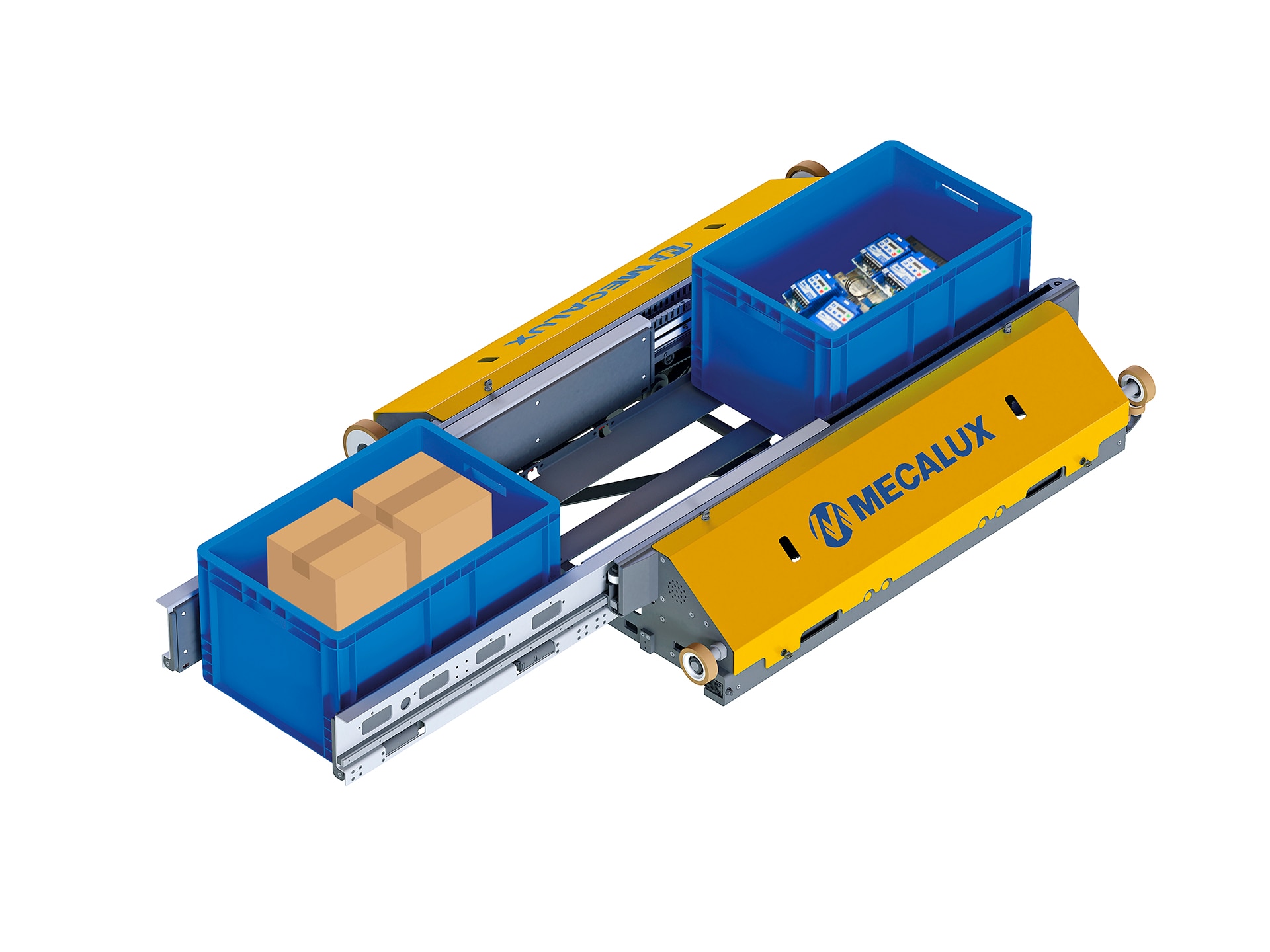

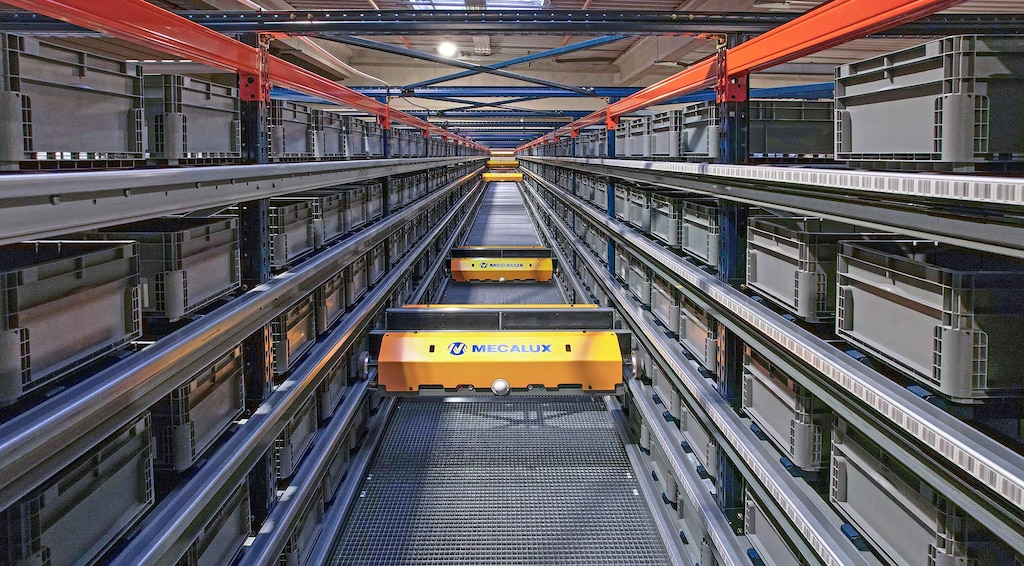

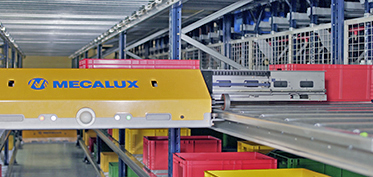

    Každé skladovací patro je vybaveno vozíkem, který vytahuje krabice z jejich pozic pomocí teleskopických ramen. Tato ramena se přizpůsobí rozměrům nákladu a jeho poloze v jednoduché nebo dvojité hloubce.

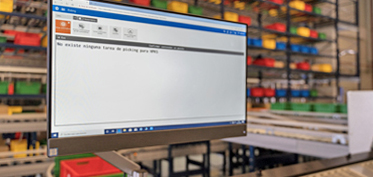

  • Systém řízení skladů

    Jedná se o software, který řídí kyvadlový systém pro krabice a rozděluje zboží v závislosti na poptávce. Kontrolní software řídí pohyb motorových vozíků, aby urychlil skladovací operace a přípravu objednávek.

Nahoru

Technická data

Max. výška zařízení 20 m
Max. délka zařízení 100 m
Max. váha krabic 50 kg
Typ regálů Jednoduché, dvojité a trojité hloubky
Rychlost vozíku Do 4 m/s
Zrychlení vozíku Do 4 m/s2
Teplota skladu Od 0 do 40 ºC
